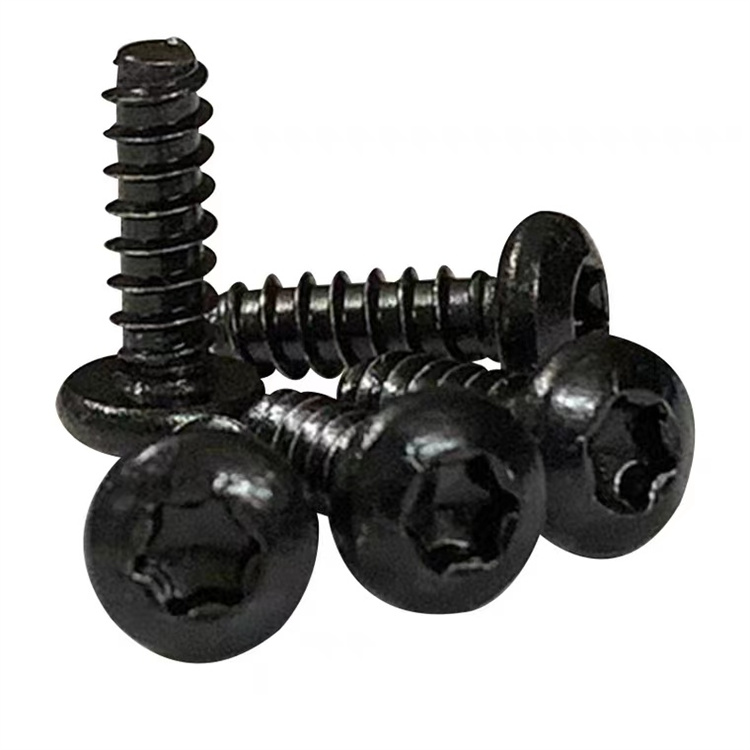

Torx Drive Geometry at Cam-Out Resistance — Ang Engineering sa Likod ng Six-Lobe Profile

Ang Torx drive system (ISO 10664, panloob na tinutukoy bilang hexalobular) ay partikular na ginawa upang maalis ang cam-out failure na sumasalot sa Phillips at Pozidriv drive sa matataas na torque ng pag-install. Ang cam-out ay nangyayari kapag ang axial force mula sa driver ay humiwalay sa maliit na bahagi ng recess habang tumataas ang torque — bunga ng sloped flanks sa cruciform drive na nagko-convert ng torque sa isang ejection force. Pinapalitan ng hexalobular profile ang mga angled flank na may mga curved lobes na umaakit sa driver bit na may malapit-vertical contact walls, kaya ang reaction force sa ilalim ng torque ay nakadirekta sa radially inward kaysa sa axially outward. Ang resulta ay isang drive system kung saan ang pagtaas ng torque ay nagpapataas ng engagement grip sa halip na i-eject ang bit.

Ang praktikal na kahihinatnan para sa torx pan head self tapping screws ay makabuluhan: dahil ang cam-out ay inalis, ang tornilyo ay maaaring itulak sa buong torque ng pag-install nito nang hindi nadudulas ang driver at napinsala ang recess o ang nakapalibot na materyal na ibabaw. Ito ay partikular na mahalaga para sa pan head self tapping screws na naka-install sa nakikita o tapos na mga ibabaw — automotive interior trim, appliance panel, consumer electronics housings — kung saan ang mga bit slip mark ay isang warranty at pag-aalala sa hitsura. Ang hexalobular profile ay naglilipat din ng torque sa isang mas malaking contact area kaysa sa isang Phillips drive na may katumbas na laki ng recess, na namamahagi ng stress nang mas pantay-pantay sa mga recess wall at nagpapahaba ng magagamit na buhay ng parehong screw recess at driver bit ng isang factor na 5–10× sa high-cycle na production environment.

Ang isang hindi gaanong napag-usapan na kalamangan ay ang pag-uugali sa sarili ng Torx bit sa recess. Ginagabayan ng curved lobe geometry ang driver sa pagkakahanay habang ito ay nakaupo, na binabawasan ang angular misalignment tolerance na kinakailangan mula sa installation tool. Para sa automated assembly gamit ang robotic screwdrivers — isang karaniwang deployment scenario para sa torx pan head self tapping screws sa electronics at automotive manufacturing — ang self-centering na ito ay binabawasan ang cycle time at recess damage rate kumpara sa Phillips drives, na nangangailangan ng mas mahigpit na angular alignment tolerance para maiwasan ang cross-driving. Ang Suzhou Anzhikou Hardware Technology Co., Ltd. ay gumagawa ng Torx recess geometry gamit ang cold-heading na mga suntok na ginawa sa ISO 10664 lobe profile tolerances, na may recess depth at lobe width na na-verify sa pamamagitan ng optical measurement bago ang production release.

Pagpili ng Laki ng Torx para sa Pan Head Self Tapping Screw — Bakit Dapat Tumpak na Tumpak ang T-Size at Diameter ng Screw

Ang bawat pagtatalaga ng laki ng Torx (T6, T8, T10, T15, T20, T25, T27, T30, atbp.) ay tumutukoy ng isang tumpak na nakasulat na diameter ng bilog para sa hexalobular recess, at ang bawat sukat ay ipinares sa isang inirerekomendang hanay ng diameter ng screw. Ang paggamit ng laki ng Torx na masyadong maliit para sa diameter ng tornilyo ay nag-iiwan ng hindi sapat na materyal sa recess na pader sa pagitan ng mga ugat ng lobe at ng perimeter ng ulo ng tornilyo — binabawasan ang lakas ng pagsabog ng recess at nagiging sanhi ng paghati ng ulo ng tornilyo sa mga sulok ng recess sa ilalim ng torque. Ang paggamit ng laki ng Torx na masyadong malaki para sa diameter ng ulo ng tornilyo ay nangangailangan ng pag-alis ng napakaraming materyal mula sa ulo, na nagpapababa sa pagkakabaluktot ng seksyon ng istruktura ng ulo at maaaring maging sanhi ng pagkaputol ng ulo sa mataas na torque bago umabot sa ganap na pagkakadikit ang thread.

Ang karaniwang pagpapares sa pagitan ng laki ng Torx at diameter ng tornilyo para sa pan head self tapping screws ay sumusunod sa mga itinatag na kombensiyon sa industriya, na mahalagang malaman nang tahasan sa halip na umasa sa mga default ng catalog:

Para sa torx pan head self tapping screws, ang pan head geometry ay nagbibigay ng mas malaking head diameter-to-shank diameter ratio kaysa flat o oval head, na nagbibigay-daan sa isang proporsyonal na mas malaking Torx recess na magamit nang hindi nakompromiso ang natitirang kapal ng pader sa pagitan ng recess at head perimeter. Ito ay isang makabuluhang bentahe sa istruktura: ang pagtukoy ng ulo ng pan sa ibabaw ng isang patag na ulo para sa isang partikular na diameter ng turnilyo ay nagbibigay-daan sa isang sukat ng Torx na mas malaki sa ilang mga kaso, na nagpapataas ng kapasidad ng torque ng pag-install ng 25–40% nang walang anumang pagbabago sa laki ng thread.

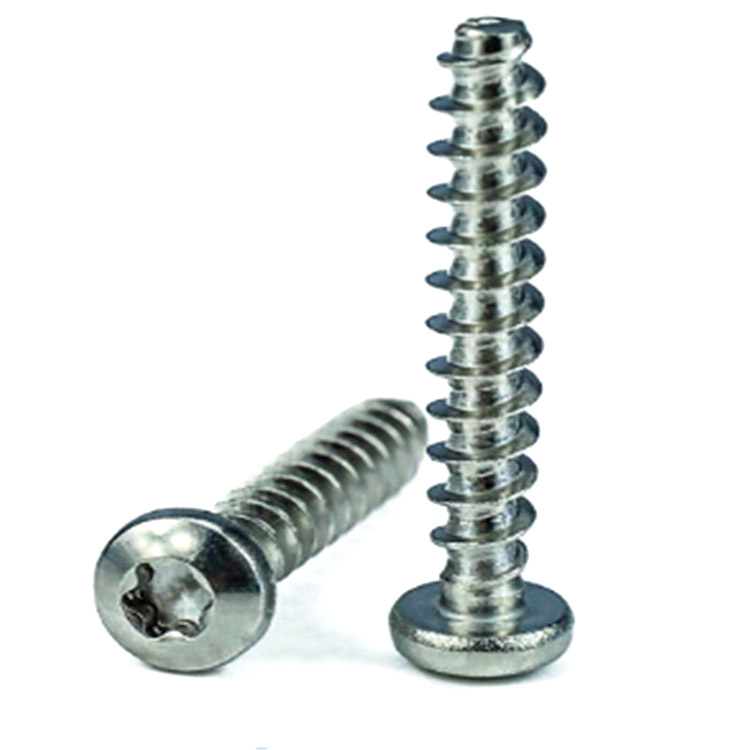

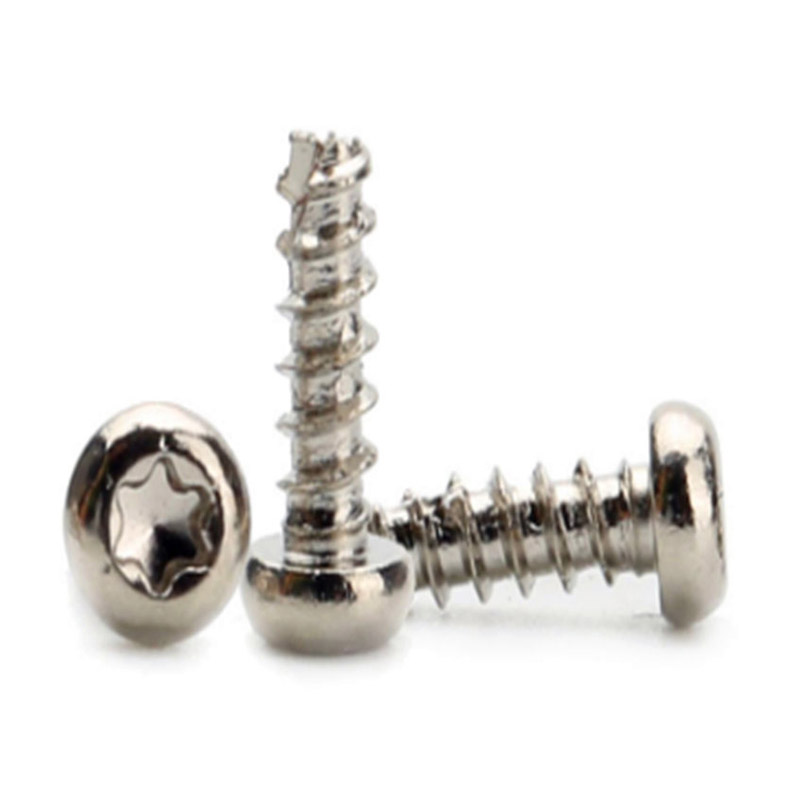

Pag-optimize ng Thread Form para sa Torx Pan Head Self Tapping Screws sa Thermoplastic Substrates

Ang Torx pan head self tapping screws ay malawakang ginagamit sa mga thermoplastic housing — ABS, polycarbonate, polypropylene, at glass-filled nylon ang pinakakaraniwang substrate — kung saan ang turnilyo ay bumubuo ng sarili nitong sinulid sa panahon ng pag-install sa halip na gumamit ng pre-cut thread. Tinutukoy ng thread form geometry ng self tapping screw kung gaano karaming torque ang kinakailangan para mabuo ang thread (drive torque), kung gaano karaming axial load ang maaaring dalhin ng nabuong thread bago tanggalin (strip torque), at kung ano ang ratio sa pagitan ng dalawang value na ito. Ang isang malawak na margin sa pagitan ng drive torque at strip torque ay ang pangunahing target ng disenyo: pinapayagan nito ang tornilyo na ganap na mai-install nang hindi sinasadyang hinubad ng operator ang nabuong thread bago ang mga upuan sa ulo.

Gumagamit ng trilobular o asymmetric thread cross-section ang mga self-tapping screw para sa mga plastic na bumubuo ng thread (kumpara sa pagputol ng sinulid) na kumakabit sa pilot hole wall sa tatlo o higit pang mga punto sa halip na tuluy-tuloy sa paligid ng circumference. Binabawasan nito ang bumubuo ng torque sa pamamagitan ng pagpapababa ng contact area sa panahon ng pagbuo ng thread habang nakakamit ang katumbas o mas magandang pull-out na lakas kumpara sa isang full-contact thread form — dahil ang displaced plastic ay bumabawi nang elastically sa pagitan ng contact lobes at nakakapit sa thread flanks sa ilalim ng axial load. Para sa mga thermoplastics na may mataas na elastic recovery (polypropylene, TPE blends), ang elastic grip na ito ay maaaring mag-ambag ng hanggang 30% ng kabuuang pull-out resistance, na ginagawa itong isang makabuluhan at may kaugnayan sa disenyo na epekto sa halip na isang pangalawang phenomenon.

Ang pagpili ng diameter ng pilot hole ay ang pinakakinahinatnang solong parameter sa pag-install ng self-tapping screw sa mga plastik, at ang mga kahihinatnan ng error ay walang simetriko. Ang isang napakalaking butas ng piloto ay binabawasan ang pagbuo ng torque nang katanggap-tanggap ngunit lubos na binabawasan ang strip torque - ang mga gilid ng thread ay nakakakuha ng mas kaunting materyal, at ang pull-out failure ay nangyayari sa mas mababang load. Ang isang maliit na butas ng piloto ay nagpapataas ng parehong forming at strip torque, ngunit ang labis na bumubuo ng torque ay bumubuo ng init sa pamamagitan ng plastic deformation, na natutunaw ang agarang paligid ng thread at lumilikha ng isang mahinang heat-affected zone na bitak sa ilalim ng service vibration. Ang tamang diameter ng pilot hole para sa mga thermoplastic na self tapping na application ay karaniwang 85–92% ng panlabas na diameter ng thread ng screw, na may partikular na halaga depende sa modulus ng plastic at kapal ng pader. Para sa mga glass-filled na materyales (30% GF nylon, halimbawa), binabawasan ng filler concentration ang elastic recovery at nangangailangan ng bahagyang mas malaking pilot — karaniwang 90–95% — upang maiwasan ang pag-crack ng boss habang nag-i-install.

Regular na nagbibigay ang engineering at technical team ng Anzhikou ng mga rekomendasyon sa diameter ng pilot hole sa mga customer na tumutukoy sa torx pan head self tapping screws para sa mga bagong disenyo ng plastic housing, na kumukuha ng higit sa 20 taon ng karanasan sa paggamit ng fastener sa mga sektor ng electronics, automotive, at consumer na produkto upang bawasan ang bilang ng mga pag-ulit ng disenyo na kinakailangan bago maitatag ang proseso ng pagpupulong na matatag sa produksyon.

Torx Recess Depth Tolerance at ang Epekto Nito sa Driver Bit Engagement sa Production Assembly

Ang lalim ng recess ay ang pinakamaliit na tinatalakay na dimensional na parameter ng Torx turnilyo sa mga detalye ng pagbili, ngunit direktang kinokontrol nito kung gaano kalaki ang bitbit ng driver sa panahon ng pag-install at samakatuwid kung gaano karaming torque ang maaaring ilipat bago ang bit ay maaaring mag-alis ng recess o mag-withdraw sa ilalim ng axial reaction force. Tinukoy ng ISO 10664 ang pinakamababang lalim ng recess para sa bawat laki ng Torx, ngunit hindi nagtatakda ng maximum — iniiwan ang pinakamataas na hangganan sa pagpapasya ng tagagawa. Sa pagsasagawa, ang pagkakaiba-iba ng lalim ng recess sa isang production batch ay maaaring kasing laki ng 0.15–0.25 mm para sa cold-headed screws kung ang die wear ay hindi aktibong sinusubaybayan, at ang variation na ito ay may masusukat na kahihinatnan sa automated assembly.

Sa pneumatic o electric screwdriver system na may torque shutoff, ang lalim ng engagement bit ng driver ay nakakaapekto sa katumpakan ng pagbabasa ng torque. Ang isang mas mababaw-kaysa-tinukoy na recess ay nagiging sanhi ng bit upang umupo nang mas mataas kumpara sa ibabaw ng ulo ng tornilyo, na binabago ang epektibong braso ng moment sa mga contact point ng lobe at nagiging sanhi ng torque sensor na magrehistro ng mas mababang halaga kaysa sa aktwal na thread torque — ibig sabihin ay ang turnilyo ay maaaring kulang sa torqued kahit na ang tool ay nagpapahiwatig ng pagkumpleto. Ito ay partikular na may problema sa mga proseso ng pagpupulong na kritikal sa kaligtasan (mga automotive airbag housing, mga medikal na device enclosure, structural connectors) kung saan ang torque traceability ay isang kinakailangan sa regulasyon at ang under-torqued fasteners ay bumubuo ng hindi pagsunod.

Ang interaksyon sa pagitan ng recess depth at driver bit wear compounds ang epektong ito sa paglipas ng panahon. Ang isang pagod na bit na may pinababang taas ng lobe ay nangangailangan ng isang mas malalim na recess upang makamit ang parehong haba ng contact sa pakikipag-ugnayan bilang isang bagong bit sa isang nominal-depth na recess. Ang mga linya ng produksyon na hindi nagtatatag ng mga pagitan ng pagpapalit ng bit batay sa nasusukat na haba ng contact — sa halip na mga arbitraryong bilang ng cycle — ay makakaranas ng drift sa epektibong torque ng pag-install habang napuputol ang mga bit, nang walang anumang pagbabago sa pagbabasa ng output ng torque ng tool. Ang pagtatatag ng pinakamababang katanggap-tanggap na lalim ng recess sa mga papasok na detalye ng inspeksyon, sa halip na tanggapin ang minimum na ISO bilang sapat, ay nagbibigay ng margin na kailangan para ma-accommodate ang normal na bit wear sa isang production shift.

Sinusubaybayan ng Suzhou Anzhikou Hardware Technology Co., Ltd. ang Torx recess depth bilang isang naka-iskedyul na in-process measurement point gamit ang mga optical comparator sa buong cold-heading na mga linya ng produksyon nito — bahagi ng structured na proseso ng kalidad sa ilalim ng ISO 9001:2015 certification na sumusuporta sa dimensional consistency na kinakailangan ng mga customer sa 40 export markets kung saan ang proseso ng pag-assemble ng fastener ay humihingi ng dokumentong pang-fastizer sa halip na ang proseso ng pag-assemble ay nagre-require sa mga pamantayan ng kwalipikasyon ng pagtatapos. torque audit lamang.
