Gabay sa Bolt O Ring: Disenyo ng Sealing Screw, Pag-install, at Pangmatagalang Paggamit

Ang bolt O-ring ay isang maliit na detalye na kadalasang nagpapasya kung ang isang joint ay mananatiling tuyo, malinis, at maaasahan. Sa simpleng mga termino, ito ay isang elastomeric ring na nilagyan ng bolt o turnilyo, kadalasan sa ilalim ng ulo o sa isang uka sa shank, upang ang paghigpit ng fastener ay pumipilit sa singsing laban sa ibabaw ng isinangkot. Ang resulta ay isang face seal o radial seal na pumipigil sa tubig, alikabok, langis, o hangin na dumaloy sa kasukasuan. Tinatawag din ng mga tao ang ganitong uri ng bahagi na O-ring bolt, sealing screw, o waterproof screw. Ang mga pangalan ay nag-iiba, ngunit ang layunin ay pare-pareho: pagsamahin ang pangkabit at sealing sa isang bahagi.

Mula sa aming karanasan sa precision screw manufacturing, ang O-ring mismo ay isang bahagi lamang ng kuwento. Ang groove geometry, surface finish, material compatibility, at installation torque ay lahat ay nakakaimpluwensya kung gumagana ang seal sa field. Ang bolt na mukhang tama sa isang drawing ay maaari pa ring tumagas kung ang O-ring ay nakaunat sa panahon ng pagpupulong o kung ang ibabaw ng isinangkot ay masyadong magaspang. Ang gabay na ito ay naglalakad sa mga praktikal na punto na tinatalakay namin sa mga inhinyero at mamimili kapag tinukoy nila ang mga pangkabit ng sealing.

Ang Talagang Ginagawa ng Bolt O-Ring

Gumagana ang O-ring sa pamamagitan ng kinokontrol na compression. Kapag ang bolt ay hinigpitan, ang elastomer ay nagde-deform at pinupuno ang microscopic gap sa pagitan ng fastener at ng mating na bahagi. Ang selyo ay hindi nilikha ng singsing na pagpindot nang husto laban sa ibabaw sa isang pasibong paraan; depende ito sa pagpisil, pagpuno ng uka, at ang kakayahan ng goma na makabawi. Iyon ang dahilan kung bakit ang isang O-ring bolt ay nangangailangan ng isang maayos na upuan, hindi lamang isang singsing na nadulas sa ilalim ng isang karaniwang ulo.

Mayroong dalawang malawak na pagsasaayos ng sealing. Sa isang face seal, ang O-ring ay nakaupo sa isang uka sa ilalim ng bolt head o sa ilalim ng pinagsamang washer, at ito ay naka-compress laban sa isang flat mating face. Karaniwan ito sa mga enclosure, electronic housing, pump, at outdoor fixture. Sa isang radial seal, ang O-ring ay nakaupo sa isang uka sa shank at tinatakpan laban sa isang bore o through-hole. Ang pangalawang kaayusan ay mas sensitibo sa bore tolerance at insertion alignment, ngunit maaari itong maging kapaki-pakinabang kapag ang bolt ay nagsisilbi ring plug o access point.

• Selyo ng mukha: O-ring sa ilalim ng ulo, naka-compress laban sa isang patag na ibabaw.
• Radial seal: O-ring sa shank, naka-compress sa isang bore wall.
• Pangalawang selyo: O-ring na pinagsama sa isang sealing washer, coating, o thread sealant.

Mga Karaniwang O-Ring Bolt na Disenyo at Kung Saan Angkop

Karamihan sa mga sealing screw na nakikita natin ay nahulog sa ilang praktikal na pamilya. Ang pagpili ay depende sa disenyo ng pabahay, ang direksyon ng presyon, at kung ang fastener ay kailangang alisin para sa serbisyo. Ang isang countersunk sealing screw, halimbawa, ay nagbibigay ng low-profile na ulo ngunit nangangailangan ng katugmang countersink at maingat na kontrol ng sealing face. Ang pan head o button head sealing screw ay mas madaling gamitin na may flat housing surface at under-head O-ring groove.

Countersunk Head Cross-Drive Waterproof O-Ring Sealing Screw Countersunk, cross-drive na self-sealing screw na may O-ring para sa waterproof fastening; inaalok sa maraming materyales, pamantayan, at kulay ng ibabaw. Tingnan ang Produkto →

Mag-ukit sa ilalim ng ulo

Ito ang pinakakaraniwang disenyo para sa bolt na may O-ring. Ang uka ay machined o nabuo sa ilalim ng ulo, at ang O-ring ay nakaupo bahagyang ipinagmamalaki ng ibabaw bago apreta. Kapag ang tornilyo ay hinihimok, ang singsing ay pumipilit laban sa panel. Ang uka ay dapat suportahan ang singsing nang hindi kinukurot ito, at ang ulo ay hindi dapat ibaba bago maabot ng O-ring ang nilalayon nitong pagpisil.

Nakuha ang O-ring sa shank

Ang shank groove ay kapaki-pakinabang kapag ang fastener ay dumaan sa isang plain hole at ang seal ay dapat kumilos laban sa bore. Ang disenyong ito ay maaaring magbigay ng radial seal sa kahabaan ng katawan ng tornilyo, ngunit kailangan nito ng mas makinis na bore at mas kontroladong lead-in. Kung ang butas ay may matalim na gilid o isang magaspang na break, ang O-ring ay maaaring putulin sa panahon ng pag-install.

Sealing washer o coated screw

Hindi lahat ng solusyon sa sealing ay nangangailangan ng nakikitang O-ring. Ang isang bonded sealing washer, isang molded sealing ring, o isang sealing coating ay maaaring makamit ang katulad na resulta sa mga mas mababang pressure application. Ang mga opsyong ito ay kadalasang mas madaling i-assemble, ngunit maaaring hindi na rin mabawi ang mga ito pagkatapos ng paulit-ulit na paghihigpit. Para sa isang tunay na O-ring bolt, ang elastomer ay karaniwang ang pangunahing elemento ng sealing, kaya ang uka at materyal ay nananatiling sentro sa pagganap.

O-Ring materyal at Groove Choices

Ang pagpili ng materyal ay nagsisimula sa likido, temperatura, at inaasahang buhay ng serbisyo. Ang singsing na namamaga sa langis o tumitigas sa sikat ng araw ay mabibigo kahit na ang bolt geometry ay perpekto. Ang talahanayan sa ibaba ay nagbibigay ng praktikal na panimulang punto, ngunit ang panghuling pagpipilian ay dapat palaging suriin laban sa aktwal na media at mga kundisyon sa pagpapatakbo.

Ang disenyo ng groove ay mahalaga din. Ang isang uka na masyadong mababaw ay mag-under-compress sa singsing; ang isa na masyadong malalim o masyadong malapad ay maaaring hayaang gumalaw o lumabas ang singsing. Ang ibabaw na finish sa sealing face ay dapat na sapat na makinis upang hayaan ang elastomer na dumaloy sa contact, ngunit hindi masyadong pinakintab na ang singsing ay hindi makakapit. Sa produksyon, karaniwang bini-verify namin ang mga sukat ng uka kasama ang isang sample na singsing, dahil ang nominal na cross-section ay maaaring mag-iba ayon sa materyal at tigas.

Stainless Steel M3 Button Head Hex Socket O-Ring Screw Stainless steel M3 button-head screw na may hex socket drive at O-ring para sa self-sealing fastening sa mga compact electronic housing. Tingnan ang Produkto →

Para sa maliliit na elektronikong pabahay, ang mga hindi kinakalawang na asero na sealing screw ay kadalasang ginusto dahil lumalaban ang mga ito sa kaagnasan habang pinananatiling compact ang profile ng ulo. Ang isang button head hex socket screw na may O-ring ay maaaring maging angkop kapag ang housing ay may flat sealing face at ang installer ay nangangailangan ng maaasahan, repeatable drive.

Pag-install, Torque, at Surface Finish

Ang isang O-ring bolt ay hindi isang "higpitan hanggang sa pakiramdam na tama" na bahagi. Ang torque ay dapat na sapat na mataas upang i-compress ang singsing, ngunit hindi masyadong mataas na ang elastomer ay durog, ma-extruded, o maputol. Ang ibabaw ng isinangkot ay dapat na patag, malinis, at walang burr. Ang isang scratched panel o isang chip sa ilalim ng ulo ay maaaring lumikha ng isang leak path na hindi maaaring isara ng walang O-ring.

1. Suriin na ang O-ring ay nakalagay nang pantay-pantay sa uka at hindi baluktot.
2. Linisin ang sealing face at alisin ang mga metal chips, oil residue, at matutulis na burr.
3. Lubricate lamang ang singsing ng isang katugmang pampadulas, at kung pinapayagan lamang ito ng application.
4. Simulan ang turnilyo sa pamamagitan ng kamay upang maiwasan ang cross-threading at pagkasira ng singsing.
5. Higpitan sa tinukoy na torque, gamit ang isang naka-calibrate na driver kung posible.
6. Siyasatin ang isang sample pagkatapos ng pagpupulong upang kumpirmahin na ang singsing ay naka-compress ngunit hindi pinutol.

Ang paulit-ulit na disassembly ay isa pang pagsasaalang-alang. Kung ang isang pabahay ay madalas na binuksan, ang O-ring ay maaaring mangailangan ng kapalit o isang mas matatag na nakuhang disenyo. Ang isang sealing screw na nananatiling naka-install sa loob ng maraming taon ay may iba't ibang mga kinakailangan mula sa isa na binubuksan linggu-linggo para sa serbisyo.

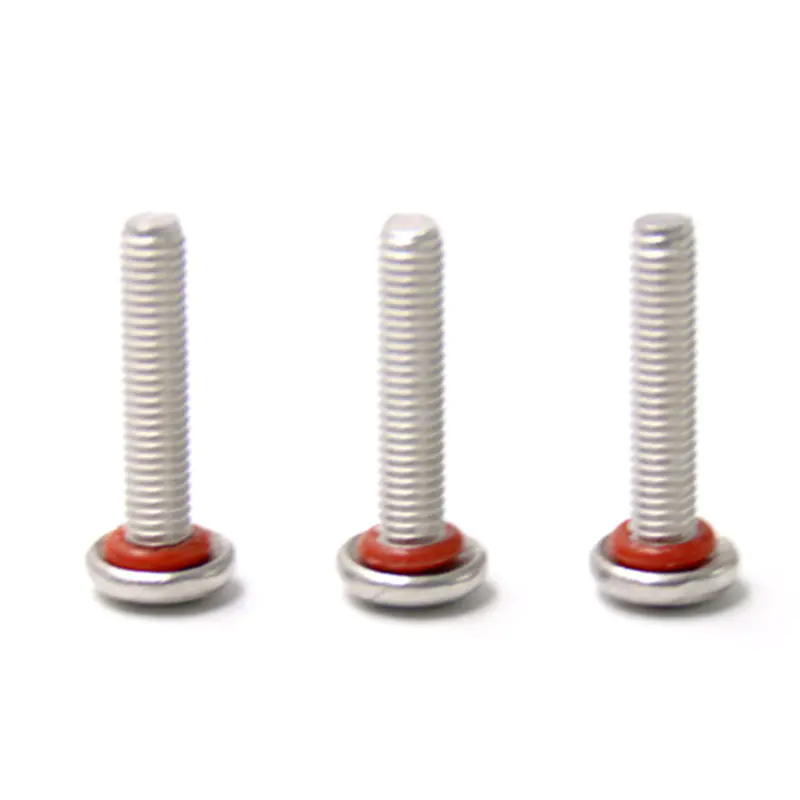

Pan Head Stainless Steel M3 O-Ring Groove Sealing Screw Pan-head stainless steel M3 machine sealing screw na may O-ring groove, na angkop sa waterproof fastening kung saan kailangan ng tinukoy na sealing seat. Tingnan ang Produkto →

A pan ulo hindi kinakalawang na asero tornilyo na may O-ring groove ay isang praktikal na halimbawa ng isang disenyo na nagbabalanse ng mababang profile na may tinukoy na sealing seat. Ang uka ay dapat na machined tuloy-tuloy upang ang singsing ay nakaupo sa parehong taas mula sa bahagi hanggang sa bahagi.

Kung saan Nakukuha ng O-Ring Bolts ang Kanilang Keep

Lumalabas ang mga sealing fastener sa mas maraming lugar kaysa sa inaasahan ng maraming mamimili. Ginagamit ng mga panlabas na enclosure ang mga ito upang maiwasan ang ulan at alikabok sa mga electrical compartment. Gumagamit ang mga consumer electronics ng maliliit na sealing screws upang protektahan ang mga panloob na bahagi mula sa kahalumigmigan at mga likidong panlinis. Ginagamit ng mga bomba, balbula, at kagamitan sa paghawak ng likido ang mga ito upang pigilan ang langis o tubig na gumagapang sa may sinulid na kasukasuan. Gumagamit ng mga sealing bolts ang mga automotive at motorcycle accessories kung saan pare-pareho ang splash at road spray.

• Mga panlabas na junction box, control panel, at lighting housing.
• Mga portable na electronics, naisusuot na device, at camera housing.
• Mga bomba, tangke, at maliliit na sistema ng likido.
• Mga accessory ng dagat, motorsiklo, at bisikleta na nakalantad sa lagay ng panahon.
• Mga kagamitang medikal at laboratoryo kung saan mahalaga ang washdown o spill protection.

Sa bawat kaso, hindi awtomatikong matagumpay ang selyo dahil mayroong O-ring. Ang housing material, screw material, plating, at thermal expansion ay lahat ay nakikipag-ugnayan. Ang isang hindi kinakalawang na asero na tornilyo sa isang aluminyo na pabahay, halimbawa, ay maaaring mangailangan ng pansin sa galvanic corrosion at thread lubrication. Ang isang plastic housing ay maaaring mangailangan ng mas mababang torque upang maiwasan ang pag-crack o paggapang.

Pagtukoy ng Sealing Bolt: Isang Praktikal na Checklist

Kapag nagpadala sa amin ang isang customer ng drawing para sa isang O-ring bolt, karaniwan naming kinukumpirma ang isang maikling listahan bago mag-quote. Makakatipid ito ng oras sa ibang pagkakataon at binabawasan ang pagkakataon ng isang sample na nakatatak sa bangko ngunit nabigo sa field.

1. Laki at haba ng thread: Ang mga sukat ng M1 hanggang M10 at pulgada ay posible, ngunit ang uka at ulo ay dapat magkasya sa magagamit na espasyo.
2. Estilo ng ulo: pan, button, countersunk, low cup, o custom na hugis, na tumugma sa sealing face.
3. Posisyon ng O-ring: under-head face seal, shank radial seal, o pinagsamang disenyo ng washer.
4. Elastomer: NBR, EPDM, silicone, FKM, o iba pang materyal batay sa media at temperatura.
5. Ibabaw na tapusin: tinatakpan ang pagkamagaspang sa mukha, pagtatapos ng uka, at anumang kalupkop o patong.
6. Paraan ng pagpupulong: hand driver, tool na kinokontrol ng torque, o awtomatikong pagpapakain.
7. Mga kondisyon ng serbisyo: presyon, temperatura, pagkakalantad sa kemikal, at bilang ng mga bukas/sarado na cycle.

Kung hindi karaniwan ang application, maaaring hindi ang karaniwang bahagi ng catalog ang pinakamahusay na sagot. Ang mga custom na sukat ng uka, mga espesyal na hugis ng ulo, at mga pagbabago sa materyal ay kadalasang kailangan. Ang aming OEM fastening page binabalangkas kung paano maaaring suriin ang mga guhit at sample para sa custom na produksyon, kabilang ang mga maliliit na sealing screw at hindi karaniwang disenyo ng ulo.

Mga Karaniwang Pagkakamali na Dapat Iwasan

• Paggamit ng isang karaniwang tornilyo na may isang O-ring na idinagdag sa ilalim ng ulo, nang walang tunay na uka.
• Over-torquing hanggang sa maputol o permanenteng ma-deform ang O-ring.
• Hindi pinapansin ang mating surface finish at burrs sa paligid ng butas.
• Pagpili ng materyal na O-ring nang hindi sinusuri ang langis, gasolina, o paglilinis-kemikal na pagkakalantad.
• Muling paggamit ng naka-compress na O-ring pagkatapos ng paulit-ulit na pag-disassembly.
• Ipagpalagay na ang isang sealing screw ay hindi tinatablan ng tubig sa ilalim ng presyon nang hindi sinusubukan ang buong pagpupulong.

Nakakatulong din itong subukan ang kumpletong joint, hindi lang ang fastener. Ang pagtagas ay maaaring magmula sa housing seam, thread, o ibabaw ng panel. Ang isang pressure test o isang simpleng water-spray test sa isang prototype ay maaaring magbunyag ng mga problema nang maaga, kapag ang mga pagbabago ay mura pa rin.

Custom na Trabaho at Realidad ng Produksyon

Gumagana ang Suzhou Anzhikou Hardware Technology bilang isang precision screw manufacturer, at ang aming hanay ng produkto ay kinabibilangan ng waterproof self-sealing screws na may O-ring grooves, sealing washers, at sealing coatings. Ang aming shop floor ay nakaayos sa paligid ng malamig na heading, thread rolling, CNC machining, at mga anti-loosening na proseso, na may pagtuon sa maliliit at maliliit na fastener. Maaari kang magbasa nang higit pa tungkol sa aming background at kagamitan sa tungkol sa pahina . Mas gusto naming talakayin ang sealing face, ang materyal na O-ring, at ang paraan ng pagpupulong nang sabay, dahil ang tatlong salik na iyon ang magpapasya kung gumaganap ang bolt O-ring gaya ng inaasahan.

Kung pipili ka ng O-ring bolt para sa isang bagong enclosure, magsimula sa isang sample at isang malinaw na kondisyon ng pagsubok. Higpitan ito, sukatin ito, ilantad ito sa tunay na likido, at siyasatin ang singsing pagkatapos i-disassembly. Ang praktikal na feedback na iyon ay mas mahalaga kaysa sa shortcut ng catalog. Gamit ang tamang groove, elastomer, at installation torque, ang isang maliit na O-ring ay maaaring gawing maaasahang seal ang isang ordinaryong fastener.
