DIN 965 vs. ISO 7046 — Pag-unawa sa Dimensional Overlap at Kung Saan Sila Nag-iiba

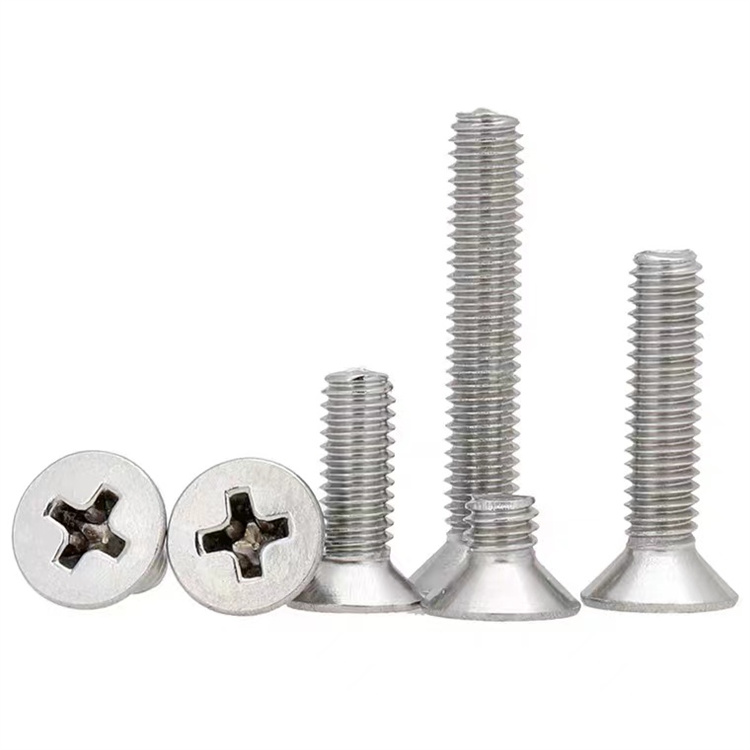

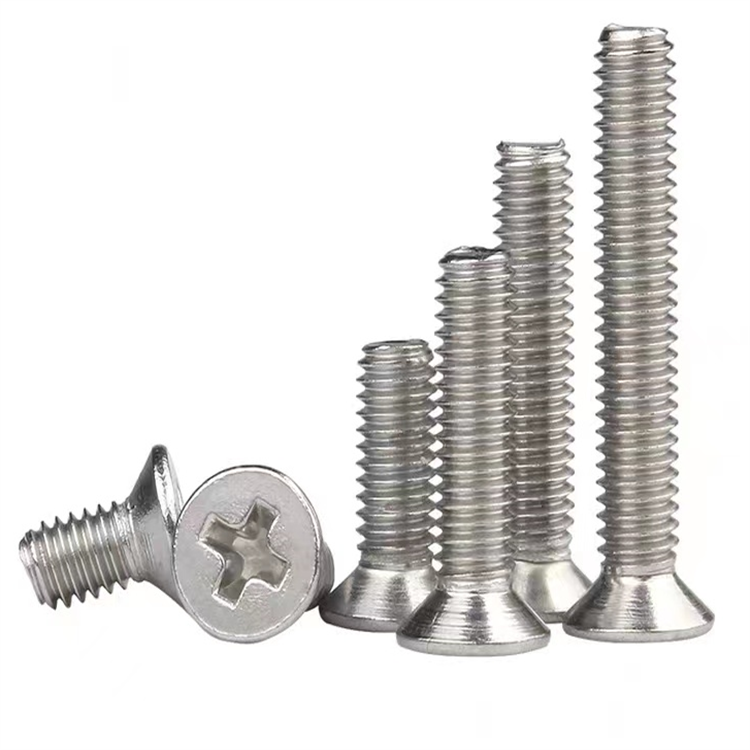

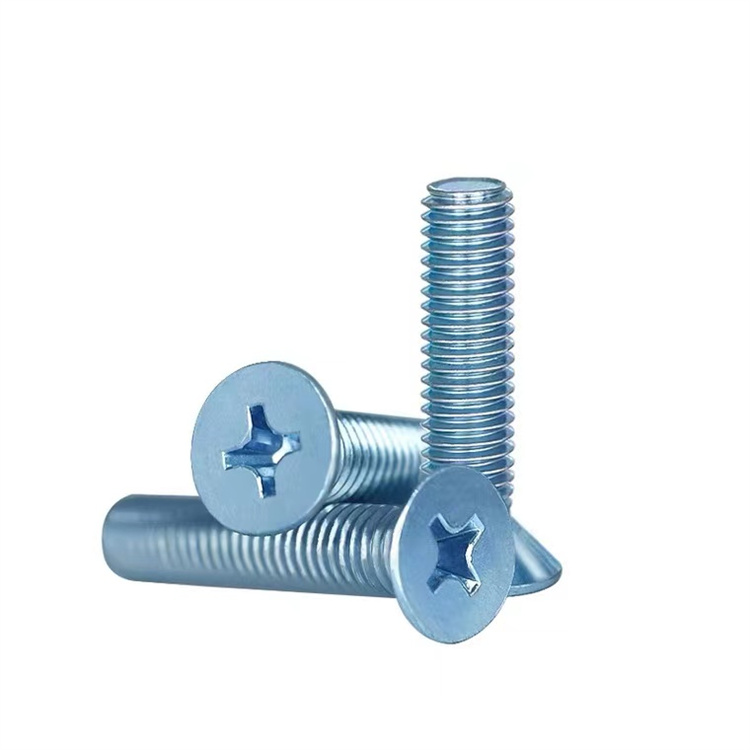

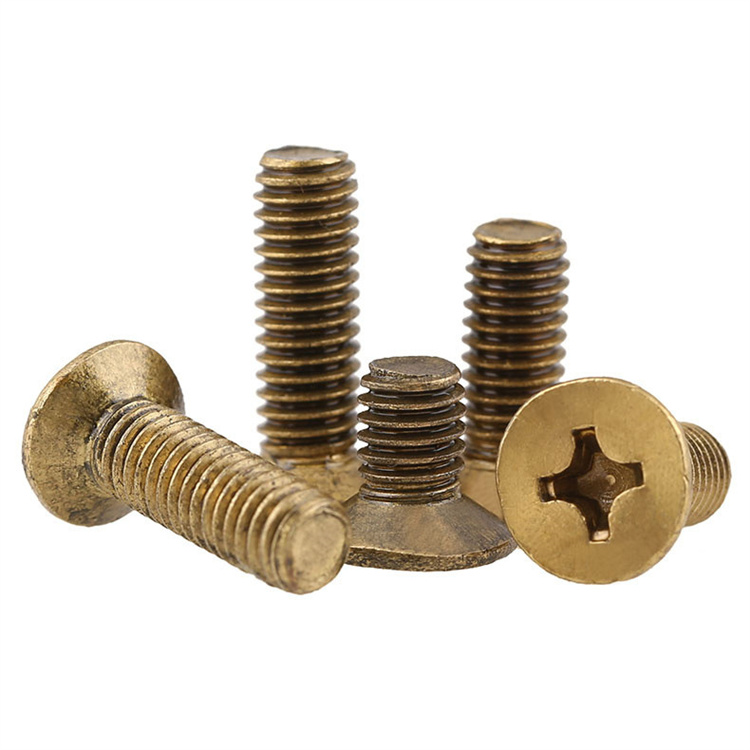

DIN965 tornilyo at ISO 7046 parehong tumutukoy sa cross-recessed countersunk flat head screws na may 90° countersink angle, at sa maraming mga katalogo ng supplier ay itinuturing ang mga ito bilang mapagpapalit. Sa pagsasagawa, ang dalawang pamantayan ay naiiba sa klase ng tolerance, detalye ng lalim ng recess, at ang hanay ng mga uri ng recess na natanggap nila — mga pagkakaiba na nagiging makabuluhan kapag ginagamit ang mga turnilyo sa mga precision assemblies o mga automated na proseso ng pag-install kung saan direktang nakakaapekto ang dimensional consistency sa cycle time at joint quality.

Ang DIN 965 ay nauna sa ISO 7046 at tinutukoy ang head geometry sa ilalim ng mga grade A tolerance ng produkto para sa mga sukat na M1.6 hanggang M10, na lumilipat sa grade B ng produkto para sa mas malalaking sukat. Ang ISO 7046 ay gumagamit ng katulad na istraktura ngunit tumutukoy sa dalawang magkahiwalay na bahagi: ISO 7046-1 para sa H-type (Phillips) recess at ISO 7046-2 para sa Z-type (Pozidriv) recess, na may tahasang patnubay sa kung aling recess type ang mas gusto para sa kung aling application torque range. Hindi ginagawa ng DIN 965 ang pagkakaibang ito bilang pormal — tinutukoy nito ang Phillips recess bilang default nang hindi tinukoy ang Pozidriv bilang isang natatanging variant. Para sa pagkuha ng mga inhinyero na naghahanap mga countersunk na tansong tornilyo para sa mga European market, mahalaga ito dahil ang DIN 965 at ISO 7046-1 ay maaaring ituring na functionally equivalent para sa karamihan ng mga application, ngunit ang ISO 7046-2 (Pozidriv) screws ay hindi tatanggap ng isang standard na driver ng Phillips na walang tumaas na panganib sa cam-out, isang mismatch na nagdudulot ng pinsala sa recess sa automated assembly kung ang uri ng driver ay hindi na-verify laban sa detalye ng screw.

Ang 90° countersink angle na tinukoy sa parehong mga pamantayan ay ang kritikal na dimensyon na dapat itugma sa mating panel countersink. Naiiba ito sa 82° angle na ginamit sa ASME B18.6.3 (inch-series flat head screws), ibig sabihin ang DIN 965 brass screw ay hindi uupo nang tama sa isang countersink cut sa American standard — at vice versa. Sa mga produktong pang-export na pinagsama-samang may halo-halong tooling o mga panel na galing sa iba't ibang regional supplier, ang angular mismatch na ito ay isang paulit-ulit ngunit ganap na maiiwasang depekto sa pagpupulong. Tinutukoy ng Suzhou Anzhikou Hardware Technology Co., Ltd. ang mga anggulo ng countersink sa lahat ng mga drawing ng produksyon at kinukumpirma ang target na pamantayan sa pagsusuri ng order, na pumipigil sa angular incompatibility mula sa pag-abot sa assembly line ng customer.

Brass Alloy Selection para sa Countersunk Screws — Machinability, Dezincification, at ang mga Limitasyon ng CuZn39Pb3

Ang CuZn39Pb3 (kilala rin bilang CW614N o free-cutting brass) ay ang nangingibabaw na haluang metal na ginagamit sa paggawa ng brass screw sa buong mundo, at ang pagkalat nito ay nabigyang-katwiran sa pamamagitan ng pambihirang machinability nito — ang lead content ay lumilikha ng mga hindi tuloy-tuloy na chips na pumipigil sa pagbabalot ng tool at nagbibigay-daan sa bilis ng pagputol ng hanggang 300 m/min sa pulang CNC lathes, na kapansin-pansing alternatibong oras ng pag-ikot ng CNC. Para sa mga countersunk brass screw na ginawa ng malamig na heading na sinusundan ng CNC threading at slot cutting, ang CuZn39Pb3 ay nagbibigay ng tamang kumbinasyon ng cold formability (katanggap-tanggap na reduction-in-area para sa heading) at machinability para sa pangalawang operasyon. Gayunpaman, ang 39% na nilalaman ng zinc nito ay naglalagay nito nang matatag sa hanay na madaling kapitan ng dezincification - isang selektibong mekanismo ng kaagnasan na naglalabas ng zinc mula sa alloy matrix, na nag-iiwan ng porous na nalalabi na mayaman sa tanso na may hindi gaanong lakas ng istruktura.

Ang dezincification ng CuZn39Pb3 na mga turnilyo ay mas gusto sa mga stagnant o mabagal na paggalaw ng tubig na naglalaman ng mga chloride, lalo na sa bahagyang acidic na mga kondisyon (pH 6.5–7.5) sa mga temperatura na higit sa 40°C. Ang mga sistema ng maiinom na tubig, mga kabit ng hot water plumbing, mga kapaligiran sa dagat na may pana-panahong paglulubog, at kagamitan sa patubig ay lahat ng konteksto kung saan dapat suriin ang panganib ng dezincification bago tukuyin ang mga CuZn39Pb3 countersunk screws. Ang failure mode ay insidious — napapanatili ng turnilyo ang geometry at hitsura nito sa ibabaw habang ang pangunahing mekanikal na lakas nito ay bumababa, kaya hindi nakikita ng visual na inspeksyon ang pinsala. Maaaring mabigo ang mga fastener na na-dezincify sa mga load na mas mababa sa kanilang nominal shear at tensile ratings.

Kung saan kinakailangan ang dezincification resistance, dalawang alternatibong haluang metal ang sumasaklaw sa karamihan ng mga pangangailangan sa aplikasyon:

• CuZn36Pb2As (CW602N — dezincification-resistant brass, DZR): ang pagdaragdag ng 0.02–0.15% arsenic ay pumipigil sa mekanismo ng dezincification sa antas ng hangganan ng butil. Ang DZR brass ay nagpapanatili ng CuZn39Pb3-level na machinability (medyo nabawasan ngunit mahusay pa rin) at ito ang karaniwang pagpipilian para sa mga plumbing fitting, valve body, at water meter component sa mga merkado kung saan ipinapatupad ang BS EN 12165 o katumbas na mga kinakailangan sa DZR.
• CuZn21Si3P (silicon brass, CW724R): Ang mas mababang nilalaman ng zinc na sinamahan ng pagdaragdag ng silikon ay nagbibigay ng mahusay na paglaban sa dezincification kasama ng mahusay na pagtutol sa kaagnasan sa tubig-dagat. Ginagamit sa marine hardware kung saan ang parehong dezincification at stress corrosion cracking resistance ay kinakailangan, kahit na ang mas mababang machinability index nito (humigit-kumulang 70% ng CuZn39Pb3) ay nagpapataas ng gastos sa produksyon kumpara sa karaniwang free-cutting brass

Para sa karaniwang electronic, electrical, at instrumentation application — ang pinakakaraniwang end market para sa DIN 965 countersunk brass screws — ang dezincification ay karaniwang hindi nababahala, at ang CuZn39Pb3 ay nananatiling tama at cost-effective na detalye. Ang pagpili ng haluang metal ay nangangailangan lamang ng muling pagsusuri kapag ang operating environment ay kasama ang mga partikular na kundisyon na nagpapagana sa mekanismo ng dezincification na inilarawan sa itaas.

Countersink Depth Control para sa Flush-Seating Brass Screw — Tolerance Stack-Up sa Manipis na Panel Assemblies

Ang pagkamit ng flush o bahagyang sub-flush na kondisyon ng ulo na may DIN 965 countersunk brass screw sa manipis na panel ay depende sa pinagsamang tolerance ng tatlong independiyenteng dimensyon: ang taas ng ulo ng screw, ang lalim ng countersink ng panel, at ang kapal ng panel sa lokasyon ng countersink. Sa makapal na structural panel, ang tolerance stack-up mula sa tatlong pinagmumulan na ito ay maliit kumpara sa magagamit na pagsasaayos, ngunit sa manipis na mga panel — 1.0 hanggang 2.5 mm na aluminyo, plastik, o composite — ang pinagsamang tolerance ay maaaring lumampas sa available na head protrusion allowance, na nagbubunga ng alinman sa mga ulo na ipinagmamalaki sa ibabaw (isang functional na problema sa sliding assemblies at lumulubog sa ibaba) isang konsentrasyon ng stress sa mga panel na puno ng pagod).

Ang DIN 965 tolerance para sa taas ng ulo (k) sa grade A ng produkto ay h12 para sa mga laki ng M1.6 hanggang M5, na para sa isang M3 screw (nominal k = 1.65 mm) ay nagbibigay-daan sa pagkakaiba-iba ng 0 hanggang −0.25 mm. Ang lalim ng countersink sa panel ay depende sa kasamang anggulo ng countersink tool (dapat tumugma nang eksakto sa 90°), ang runout ng tool, at ang setting ng depth stop — isang kumbinasyon na karaniwang gumagawa ng ±0.05 hanggang ±0.10 mm na pagkakaiba-iba ng lalim sa precision CNC machining at ±0.15 hanggang ±-0.25 mm na operasyon. Kapag ang parehong tolerance ay naipon sa parehong direksyon, ang 0.35–0.50 mm head protrusion o recess error ay posible sa isang M3 screw na may 1.65 mm nominal head height — halos 30% deviation mula sa nominal na hindi katanggap-tanggap sa close-tolerance assemblies.

Kasama sa mga praktikal na diskarte sa pagkontrol sa pagkakapare-pareho ng flush-seating sa produksyon:

• Pagkuha ng tornilyo sa mahigpit na pagpapahintulot: ang pagtukoy ng pinababang head height tolerance band (halimbawa, ±0.05 mm sa halip na ang buong h12 band) ay binabawasan ang kontribusyon ng turnilyo sa stack-up nang hindi nangangailangan ng mga pagbabago sa panel tooling — isang diskarte na ipinapatupad ng Suzhou Anzhikou Hardware Technology Co., Ltd. para sa mga customer na may malapit na tolerance na mga kinakailangan sa kosmetiko gamit ang CNC production equipment nito
• Pag-verify ng anggulo ng countersink: ang isang countersink cut sa 89° sa halip na 90° ay nagpapaupo sa ulo ng tornilyo sa ibang lalim kaysa sa nakalkula, na nagpapakilala ng isang sistematikong error na hindi nakikita sa panahon ng pag-inspeksyon ng panel ngunit lumilitaw bilang pare-parehong kondisyon ng mapagmataas na ulo sa panahon ng pagpupulong — pagbe-verify sa kasamang anggulo ng countersink tool gamit ang isang optical comparator bago alisin ng produksyon ang pinagmulang ito
• Kontrol sa kapal ng panel sa lokasyon ng countersink: para sa mga panel na may malaking pagkakaiba-iba ng kapal (karaniwan sa mga die-cast na housing), ang pagsukat ng aktwal na kapal ng panel sa bawat lokasyon ng countersink at pagsasaayos ng mga setting ng depth stop nang naaayon ay nagko-convert kung ano ang magiging isang nakapirming sistematikong error sa isang naitama na variable ng proseso
• Sadyang tukuyin ang sub-flush seating: sa mga assemblies kung saan ang head protrusion ay ang hindi katanggap-tanggap na kondisyon (sliding panels, mating surface clearance requirements), ang pagdidisenyo para sa nominal na 0.1–0.2 mm sub-flush na kondisyon ay nagbibigay ng safety margin laban sa stack-up tolerance nang hindi lumilikha ng stress concentration ng isang malalim na recessed head

Mga Limitasyon sa Pag-install ng Torque para sa Countersunk Brass Screw at ang Papel ng Lubrication sa Thread Galling Prevention

Ang mga brass countersunk screws ay mas madaling kapitan ng pinsala sa pag-install kaysa sa kanilang mga katumbas na bakal dahil ang tatlong magkahiwalay na mga mode ng pagkabigo ay maaaring mangyari nang sabay-sabay sa parehong inilapat na torque: recess stripping (nagde-deform ang cross recess bago umabot ang thread sa ganap na engagement), thread stripping sa mating hole (ang babaeng thread shears before the screw head seats), at head fracture-bending head sa ilalim ng shank-the weakest cross fillet. puwersa ng reaksyon ng countersink). Sa steel fasteners na katumbas ng laki, ang torque window sa pagitan ng full thread engagement at ang bawat isa sa mga failure mode na ito ay sapat na lapad upang ma-accommodate ang normal na pagkakaiba-iba ng pag-install. Sa tanso, ang mas mababang lakas ng ani (karaniwan ay 380–430 MPa para sa CuZn39Pb3 kumpara sa 640 MPa para sa Grade 8.8 na bakal) ay lubos na pinipiga ang window na ito, lalo na para sa maliliit na diameter na mga turnilyo kung saan mababa ang mga halaga ng absolute torque.

Ang mga inirerekomendang maximum na torque ng pag-install para sa DIN 965 countersunk brass screws ay makabuluhang naiiba sa mga karaniwang halaga ng bakal at dapat na tahasang i-reference sa mga detalye ng proseso ng pagpupulong sa halip na i-interpolated mula sa mga steel table:

Thread galling — ang adhesive welding ng mating thread surfaces sa ilalim ng pinagsamang normal at shear stress — ay isang malaking panganib kapag nagtutulak ng mga brass screws sa brass tapped hole, dahil ang magkatulad na tigas at chemistry ng dalawang surface ay nagtataguyod ng micro-welding sa asperity contact point. Sa sandaling magsimula ang galling, ang torque na kinakailangan upang magpatuloy sa pagmamaneho ay tumataas nang husto, at ang turnilyo ay karaniwang kumukuha bago maabot ang ganap na pakikipag-ugnayan. Ang lubrication sa thread interface ay binabawasan ang coefficient ng friction ng 30–50% at inililipat ang torque distribution patungo sa kanais-nais na clamping component kaysa sa friction component — isang pagbabago na parehong pumipigil sa galling at nagpapabuti sa consistency ng nakamit na clamp load para sa isang nailapat na torque. Ang isang manipis na pelikula ng petroleum jelly, anti-seize compound, o kahit na light machine oil na inilapat sa thread bago ang pag-install ay sapat at hindi nangangailangan ng mga espesyal na materyales. Ang Suzhou Anzhikou Hardware Technology Co., Ltd. ay makakapagbigay ng DIN 965 countersunk brass screws na may factory-applied thread lubricant para sa mga customer na ang mga proseso ng pagpupulong ay nangangailangan ng pare-parehong torque-clamp load na mga relasyon sa mga high-volume production run.
