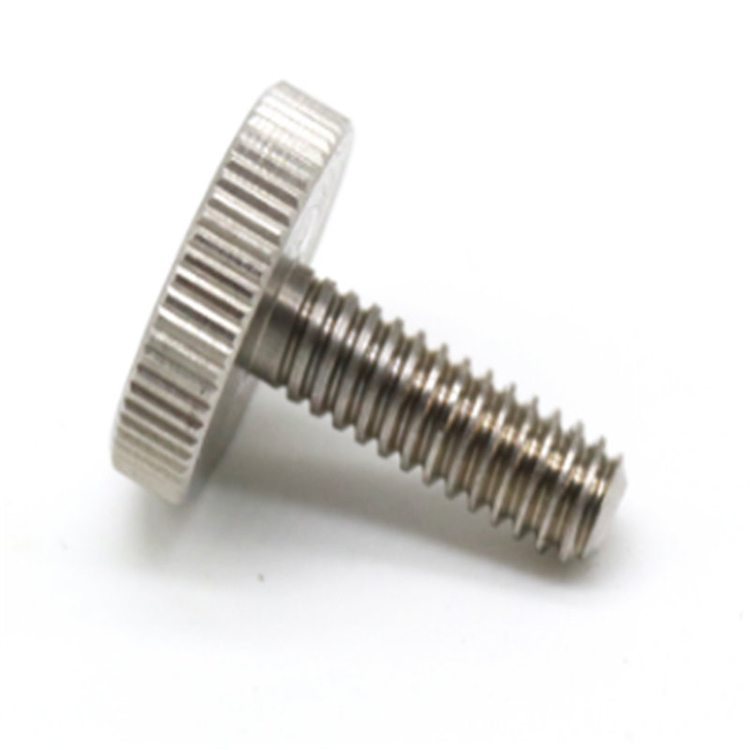

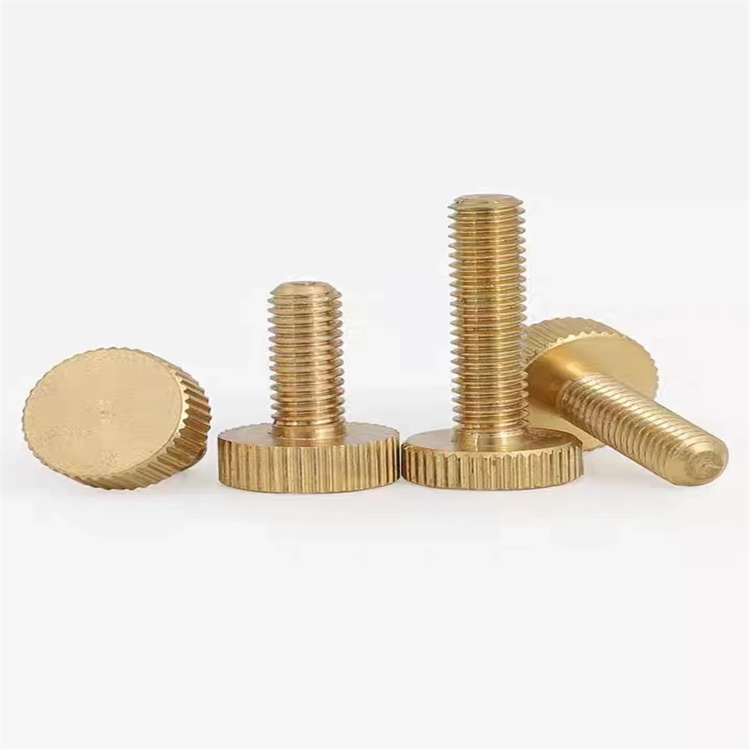

Flat Head Thumb Screw Countersink Angles — Bakit Hindi Mapapalitan ang 82° at 90°

Ang anggulo ng countersink ng flat head thumb screw ay isa sa mga pinakamadalas na maling tinukoy na dimensyon sa mga panel fastener assemblies, ngunit ang mga kahihinatnan nito ay agaran at masusukat. Ang mga inch-series na flat head screws ay sumusunod sa 82° included angle standard (ASME B18.6.3), habang ang metric flat head screws ay umaayon sa 90° (ISO 7046 / DIN 965). Kapag ang isang turnilyo at ang mating countersink nito ay pinutol sa magkaibang anggulo, ang bearing contact ay lumilipat mula sa isang full-surface engagement patungo sa isang makitid na annular line — alinman sa panlabas na gilid o ang panloob na lalamunan ng ulo, depende sa direksyon ng hindi pagkakatugma.

Ang pakikipag-ugnay sa linya sa halip na ang pakikipag-ugnay sa ibabaw ay may dalawang direktang kahihinatnan. Una, ang epektibong lugar ng pag-clamping ay nababawasan ng hanggang 70%, ibig sabihin, ang panel ay maaaring ilipat sa gilid sa ilalim ng mga load na ang isang tamang tugmang pagpupulong ay mananatiling nakatigil. Pangalawa, ang concentrated stress sa contact line ay nagpapabilis ng lokal na deformation ng screw head at ng countersunk panel material — partikular na may problema sa aluminum, plastic, o die-cast na zinc panel kung saan ang materyal ay mas malambot kaysa sa screw. Sa mga thumb screw application na paulit-ulit na binubuksan at muling isinasara, ang pagpapapangit na ito ay umuusad sa bawat pag-ikot, na sa huli ay nagiging sanhi ng pag-upo ng ulo na kitang-kitang ipinagmamalaki ang ibabaw ng panel kahit na ganap na humihigpit. Ang tahasang pagtukoy sa anggulo ng countersink sa mga drawing ng pagkuha — sa halip na umasa sa mga "standard" na pagpapalagay — ganap na inaalis ang failure mode na ito.

Ang Suzhou Anzhikou Hardware Technology Co., Ltd. ay gumagawa ng mga flat head thumb screw countersink gamit ang CNC turning centers na humahawak sa kasamang anggulo sa loob ng ±0.5°, na may in-process na optical measurement na nagkukumpirma ng pagsunod. Para sa mga customer na nagsusuplay ng mga panel na ginawa sa isang partikular na pamantayan, ang pangkat ng engineering ng Anzhikou ay magko-cross-reference sa detalye ng countersink ng panel bago ang produksyon upang matiyak ang buong angular na compatibility.

Paano Nakakaapekto ang Head-to-Shank Transition Geometry sa Thumb Screw Performance sa ilalim ng Lateral Load

Sa karamihan ng mga application na pangkabit ng kamay, mga turnilyo sa hinlalaki ay ipinapalagay na nagdadala lamang ng mga axial clamping load. Sa pagsasagawa, ang mga panel assemblies ay madalas na nakakaranas ng lateral forces mula sa paghawak, thermal expansion differential sa pagitan ng panel at chassis, o vibration-induced rocking. Tinutukoy ng geometry ng head-to-shank transition — ang fillet radius o undercut sa junction — kung paano ibinabahagi ng turnilyo ang mga lateral bending stress na ito at kung ang fatigue cracking ay nagsisimula sa zone na iyon.

Ang isang matalim na undercut sa head-shank junction ay tumutuon sa bending stress sa iisang cross-section at ito ay isang kilalang fatigue initiation site, lalo na sa stainless steel screws na sumasailalim sa cyclic loading. Ang isang mapagbigay na radius ng fillet — karaniwang 0.1× hanggang 0.15× ang diameter ng shank — muling namamahagi ng gradient ng stress sa mas malaking dami ng materyal at makabuluhang nagpapahaba ng buhay ng pagkapagod. Para sa flat head thumb screws, ang fillet na ito ay bahagyang nakatago sa loob ng countersunk panel, na nangangahulugang hindi makumpirma ng visual inspection ang presensya nito; dapat itong ma-verify sa sukat sa panahon ng papasok na inspeksyon gamit ang isang profile projector o CMM.

Ang underhead bearing surface width ay gumaganap din ng papel sa lateral load resistance. Ang isang mas malawak na bearing surface — ang flat annular area sa pagitan ng countersink wall at ang shank — ay nagpapataas ng moment arm na magagamit upang labanan ang tumba, na mabisang nagpapatigas sa joint laban sa angular displacement. Para sa maliit na diameter na flat head thumb screws (M3 at sa ibaba, o #6 at sa ibaba sa mga pulgadang laki), ang ibabaw ng tindig na ito ay maaaring maging lubhang makitid, at ang pagtukoy ng pinakamababang lapad ng bearing bilang karagdagan sa anggulo ng ulo ay nagiging mahalaga para sa mga high-cycle o vibration-exposed na mga application.

Mga Limitasyon ng Torque para sa Hand-Driven Thumb Screw — Pagtatakda ng Makatotohanang Mga Inaasahan sa Clamping Force

Ang isang paulit-ulit na error sa disenyo sa mga assemblies na gumagamit ng thumb screws ay ipinapalagay na ang finger-applied torque ay makakamit ng isang makabuluhang clamping preload na maihahambing sa tool-driven na mga fastener. Inilalagay ng mga ergonomic na pag-aaral ang average na thumb-and-forefinger pinch torque ng nasa hustong gulang sa pagitan ng 0.3 at 0.9 N·m para sa matagal na operasyon, na may mga peak hanggang 1.4 N·m para sa maikling pagsisikap sa mga knurled na ulo. Para sa sanggunian, ang isang karaniwang M4 bolt na humigpit sa 70% proof load ay nangangailangan ng humigit-kumulang 2.8 N·m. Ang puwang na ito ay may direktang implikasyon para sa magkasanib na disenyo.

Ang mga thumb screw ay hindi dapat maging pangunahing elemento ng pang-clamping sa mga joints na umaasa sa friction upang ilipat ang mga shear load sa pagitan ng mga panel. Ang kanilang naaangkop na tungkulin ay positional retention — paghawak ng cover panel laban sa mating surface nito upang maiwasan ang pagkalansing, mapanatili ang EMI gasket compression sa loob ng working range nito, o panatilihing bukas ang isang hinged door — hindi structural load transfer. Kapag tinukoy ng mga taga-disenyo ang mga thumb screw na umaasang magkakapit ang mga ito nang may parehong reliability gaya ng torqued machine screw, ang resulta ay ang mga field report ng mga panel na nag-vibrate na maluwag, mga gasket na hindi nasisira, o mga takip na maaaring maalis sa pamamagitan ng presyon ng kamay.

Nakakatulong ang mga sumusunod na reference value na magtakda ng mga makatotohanang parameter ng disenyo kapag tinutukoy ang mga flat head thumb screw sa mga panel assemblies:

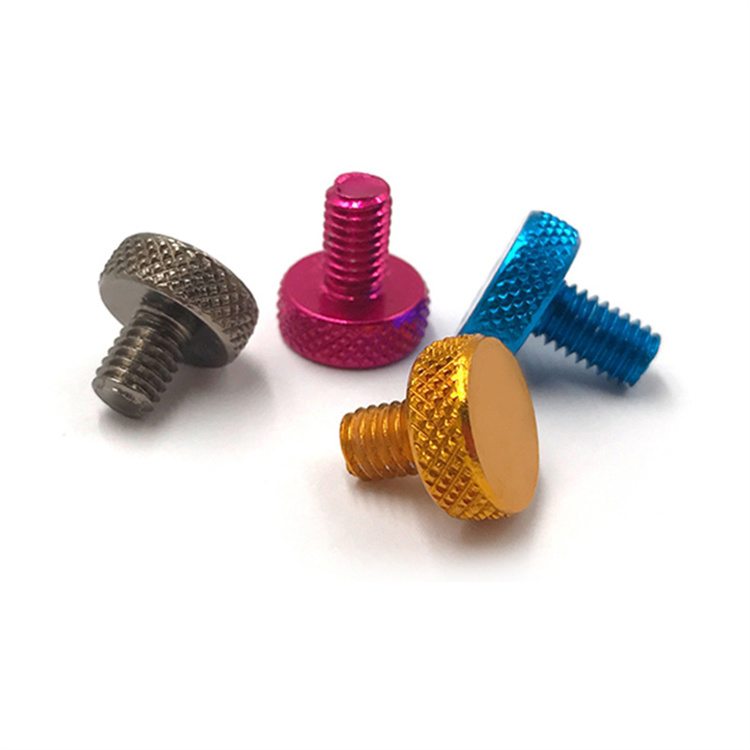

Ipinapalagay ng mga halagang ito ang isang knurled head na may sapat na grip surface. Ang isang makinis o pagod na ulo ay nakakabawas sa matamo na torque ng 30–50%, na nagpapalipat-lipat ng maraming mga aplikasyon sa labas ng kanilang functional torque window. Ito ang dahilan kung bakit ang kundisyon ng knurl ay isang detalye na may kaugnayan sa pagpapanatili, hindi lamang isang aesthetic, para sa mga thumb screw na madalas na ginagamit sa kanilang buhay ng serbisyo.

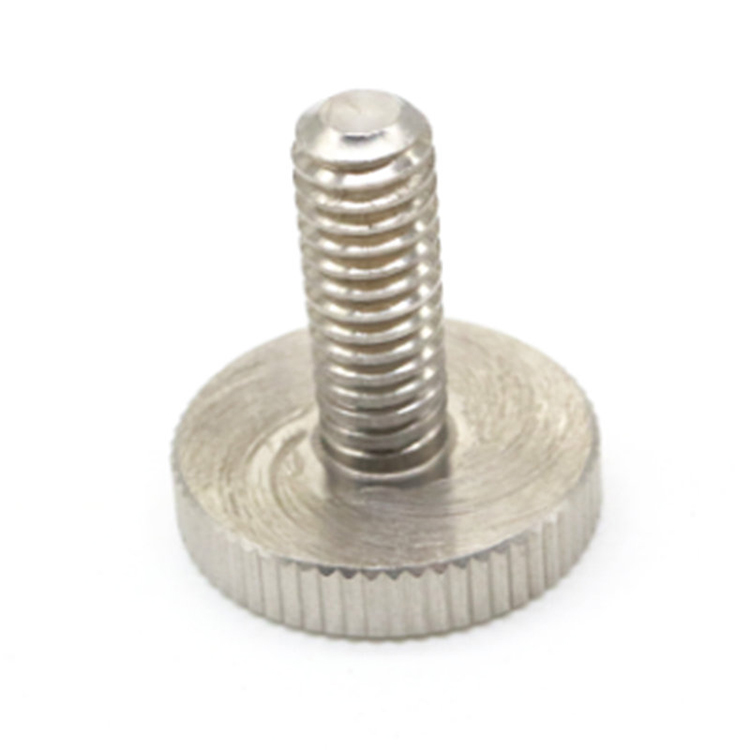

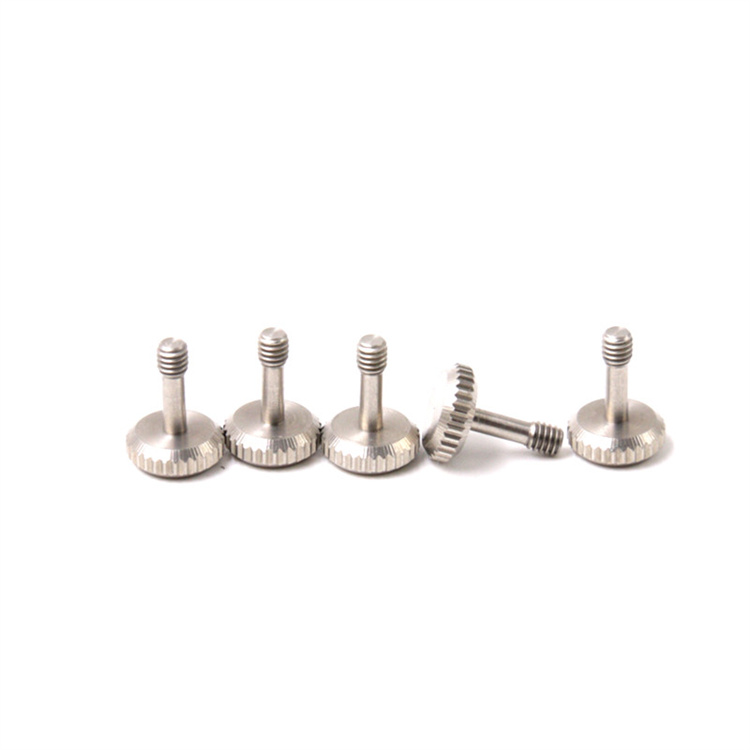

Non-Standard Flat Head Thumb Screw Configuration at Kapag Nabibigyang-katwiran ang Custom Tooling

Ang karaniwang catalog na flat head thumb screws ay sumasaklaw sa isang mahusay na tinukoy na hanay ng mga sukat, thread pitch, at head diameter, ngunit ang mga hadlang sa disenyo ng produkto ay madalas na nagtutulak sa mga application sa labas ng hanay na iyon. Mga pinahabang diameter ng ulo para sa mas malaking grip area, mga reduced-profile head para sa manipis na panel clearance, hybrid knurl-plus-slot head para sa parehong hand at tool drive, at custom na haba ng shank para sa mga partikular na kapal ng stack-up ng panel ay lahat ng karaniwang kinakailangan na hindi matutugunan ng mga produkto ng catalog. Ang pag-unawa kung kailan ang custom na tool ay makatwiran sa ekonomiya kumpara sa kapag sapat na ang isang item ng catalog na may adaptasyon sa disenyo ay isang praktikal na desisyon sa pagbili na nakakaapekto sa parehong halaga ng yunit at oras ng pag-lead.

Ang custom na tooling para sa cold-headed flat head thumb screws ay nagiging cost-justify kapag natugunan ang mga sumusunod na kundisyon:

• Ang taunang volume ay lumampas sa humigit-kumulang 5,000–10,000 piraso — sa ibaba ng threshold na ito, ang tooling amortization cost bawat piraso ay karaniwang lumalampas sa premium ng isang binagong item ng catalog o CNC-machined na alternatibo
• Ang hindi karaniwang dimensyon ay nasa cold-headed geometry (head diameter, head height, knurl OD) sa halip na sa pangalawang feature — cold heading tooling ay nagdaragdag ng medyo katamtamang gastos kumpara sa bawat piraso na matitipid sa volume, habang ang pangalawang feature ng CNC ay maaaring idagdag sa isang standard na blangko nang walang bagong heading dies.
• Ang application ay may tinukoy na multi-year production horizon — thumb screw designs sa rack equipment, test instrumentation, at industrial enclosures ay karaniwang stable sa loob ng 5–10 taon, na nagbibigay ng sapat na oras para ma-amortize ang tooling investment
• Ang mga kinakailangan sa paggana ay hindi matugunan sa pamamagitan ng post-processing ng isang karaniwang blangko — kung ang diameter ng ulo ay ang hadlang, ang pangalawang pag-ikot ay maaaring magbukas nito sa isang mas malaking diameter ngunit hindi mapataas ang materyal sa isang blangko na may malamig na ulo; isang bagong mamatay ang tanging pagpipilian

Ang Suzhou Anzhikou Hardware Technology Co., Ltd. ay nakaipon ng higit sa 20 taon ng hindi karaniwang karanasan sa pag-customize ng screw, kasama ang isang engineering team ng 10 mga espesyalista na nagsusuri ng mga drawing ng customer upang matukoy ang pinaka-epektibong ruta ng produksyon — ito man ay isang binagong standard blank, isang bagong cold-heading die, o isang CNC-turned na bahagi mula sa bar stock. Para sa mga customer na nag-e-export sa mga merkado sa buong Asia, Europe, at North America, nagbibigay din ang Anzhikou ng dimensional na dokumentasyon ng pagsunod na nakahanay sa mga nauugnay na pamantayang pangrehiyon, na nagpapababa ng pasanin sa mga papasok na proseso ng inspeksyon ng mga customer.
