Pag-uuri ng Hole Tolerance at Fit para sa Clevis Pin Flat Head Rivets — Bakit Hindi Palaging Tamang Pagpipilian ang Clearance Fit

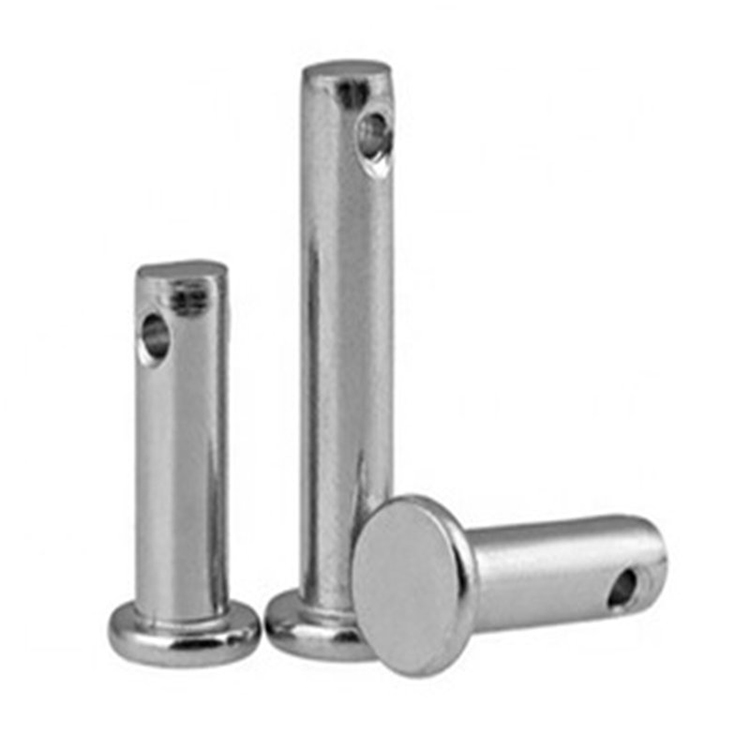

Ang isang clevis pin flat head rivet na may cross hole ay pinagsasama ang dalawang mekanikal na function sa isang bahagi: ang rivet body ay naglilipat ng shear load sa pagitan ng mga pinagsanib na miyembro sa pamamagitan ng pagdikit sa mga dingding ng butas, habang ang cross hole sa dulo ng buntot ay tumatanggap ng cotter pin, split pin, o clip na nagpapanatili sa assembly nang aksial. Ang pagkakasya sa pagitan ng rivet shank at ang mga mating hole nito sa clevis at fork ay dapat piliin na may parehong mga function na nasa isip — isang fit na na-optimize para lang sa madaling pag-assemble ay makokompromiso ang shear load distribution, habang ang fit na na-optimize para lang sa load transfer ay ginagawang hindi praktikal ang pag-install at pinipigilan ang bahagyang angular articulation na partikular na idinisenyo upang pahintulutan ang clevis joints.

Ang ISO 286-1 fit classifications na ginagamit sa clevis pin application ay nahahati sa tatlong praktikal na zone. Ang clearance fit (H8/f7 o H9/d9) ay nagbibigay-daan sa libreng pag-ikot at madaling pagpasok, na ginagawa itong default para sa pivot at hinge application kung saan inaasahan ang tuluy-tuloy na articulation. Ang isang transition fit (H7/k6 o H7/m6) ay gumagawa ng malapit-zero clearance na may paminsan-minsang interference, na angkop kapag ang joint ay dapat magdala ng shear nang walang lateral play ngunit na-disassemble pa rin para sa maintenance. Ang isang interference fit (H7/p6 o mas mahigpit) ay permanenteng nakakandado sa pin sa clevis ear — ginagamit kapag ang rivet ay hindi inilaan para sa pagtanggal at ang paglipat ng load ay dapat na i-maximize. Ang pagpili ng clearance na akma sa isang structural shear application dahil mas madaling i-install ay nagpapakilala ng nakakabagabag na pagkasira sa pagitan ng pin at hole wall: ang maliit na cyclical sliding motion sa ilalim ng load ay unti-unting nadudurog ang magkabilang surface, pinalaki ang butas at binabawasan ang epektibong bearing area ng 20–40% sa haba ng serbisyo.

Ang posisyon ng cross hole ay nagdaragdag ng karagdagang tolerance constraint na hindi umiiral sa karaniwang solid rivets. Ang butas ay dapat na matatagpuan sa loob ng isang tiyak na axial na distansya mula sa dulo ng buntot upang matiyak na ang retaining pin ay nililimas ang mukha ng isinangkot kapag na-install. Ang isang cross hole na nakaposisyon na masyadong malapit sa tail chamfer ay binabawasan ang net section sa pinakamahina na punto ng rivet; masyadong malayo sa loob, at ang cotter pin ay hindi maipasok pagkatapos ng pagpupulong. Gumagawa ang Suzhou Anzhikou Hardware Technology Co., Ltd. ng clevis pin flat head rivets na may mga cross hole position tolerance na hawak ng CNC equipment sa loob ng ±0.05 mm ng tinukoy na axial location, tinitiyak na ang retaining pin function ay nakumpirma sa dimensionally bago ipadala sa halip na matuklasan sa panahon ng assembly.

Rivet Bearing Stress Versus Sheet Tear-Out — Aling Failure Mode ang Kumokontrol sa Iyong Pinagsamang Disenyo

Riveted Ang magkasanib na disenyo ay nagsasangkot ng dalawang nakikipagkumpitensya na mga mode ng pagkabigo na dapat parehong suriin nang nakapag-iisa: ang pagkabigo ng rivet shank laban sa dingding ng butas, at pagkabigo ng sheet na materyal sa pagitan ng butas ng rivet at gilid ng bahagi. Aling mode ang namamahala ay depende sa ratio ng distansya ng gilid sa diameter ng butas, ang mga kaugnay na lakas ng rivet at sheet na materyal, at kung ang rivet ay nasa single o double shear. Ang pagdidisenyo sa isang criterion habang binabalewala ang iba ay gumagawa ng mga joints na nabigo sa mga load na mas mababa sa nilalayon na punto ng disenyo.

Ang bearing stress sa rivet ay kinakalkula bilang ang inilapat na puwersa ng paggugupit na hinati sa inaasahang lugar ng tindig (shank diameter × sheet thickness). Para sa isang steel rivet sa isang aluminum sheet, ang bearing failure ng aluminum sheet ay halos palaging namamahala bago ang rivet shank yield - ang bearing yield strength ng aluminum (karaniwang 380–480 MPa para sa 6061-T6) ay naaabot nang maayos bago mag-deform ang steel rivet. Sa kumbinasyon ng materyal na ito, ang pagtaas ng diameter ng rivet ay mas epektibo sa pagbabawas ng stress ng tindig kaysa sa pagtaas ng lakas ng materyal na rivet, dahil ang inaasahang lugar ay may diameter habang ang pagkakaiba ng lakas ng materyal ay malaki na.

Nangyayari ang tear-out failure kapag ang sheet na materyal sa pagitan ng gilid ng butas at ang gilid ng bahagi ay gumupit sa dalawang magkatulad na eroplano. Ang pinakamababang distansya ng gilid upang maiwasan ang pagkapunit ay karaniwang 1.5× ang diameter ng butas para sa mga aluminyo na haluang metal at 1.25× para sa bakal, sa bawat pamantayan ng aerospace riveting (tulad ng MIL-HDBK-5 at EN 9347). Sa ibaba ng mga threshold na ito, ang magkasanib na lakas ng pagkapunit ay bumaba nang hindi linear — ang paghati sa distansya ng gilid mula 1.5D hanggang 0.75D ay maaaring mabawasan ang lakas ng pagkapunit ng hanggang 65%, hindi 50%, dahil sa mga epekto ng konsentrasyon ng stress sa hangganan ng butas. Ang isang praktikal na pagsusuri sa disenyo ay naghahambing sa pagdadala ng pinapahintulutang stress laban sa pagkapunit na pinapayagan para sa aktwal na distansya ng gilid, at dimensyon ang magkasanib na nasa ibaba ng dalawang halaga.

Para sa clevis pin flat head rivets partikular, ang flat head geometry ay nakakaapekto sa kung paano ibinabahagi ang bearing load sa kapal ng sheet. Ang flat (countersunk) na ulo ay namamahagi ng load nang mas pantay sa haba ng grip kaysa sa nakausli na ulo sa mga application kung saan ang ulo ay kapantay ng ibabaw ng panel, ngunit inaalis din nito ang materyal mula sa shank sa lalim ng countersink — binabawasan ang epektibong shear area sa head-shank junction. Ang pagbawas ng shear area na ito ay dapat isaalang-alang sa mga single-shear joints kung saan ang eroplano ng paglilipat ng karga ay tumutugma sa countersink zone.

Diskarte sa Pagpapares ng Materyal para sa Mga Rivet sa Magkaibang Metal Assemblies

Ang galvanic corrosion sa pagitan ng rivet at ang mating sheet material nito ay isang pangmatagalang structural risk na nakakakuha ng hindi sapat na atensyon sa yugto ng disenyo. Hindi tulad ng mga bolted joints, ang mga rivet ay hindi maaaring pana-panahong maalis at ma-recoate — ang corrosion product buildup sa rivet-sheet interface ay isang permanenteng akumulasyon na nagpapalawak sa rivet hole, nagpapakilala ng tensile hoop stress sa nakapalibot na sheet, at sa huli ay nagiging sanhi ng katangian ng "smoking rivet" na pagkabigo na nakikita bilang mga white oxide streaks na nagmumula sa mga butas ng rivet sa istraktura ng aluminyo. Ang galvanic potensyal na pagkakaiba sa pagitan ng rivet at sheet ay dapat na pinamamahalaan mula sa simula, hindi itinuturing bilang isang isyu sa pagpapanatili.

Ang sumusunod na talahanayan ay nagbubuod ng karaniwang ginagamit na rivet-to-sheet na mga pagpapares ng materyal, ang kanilang galvanic compatibility, at ang inirerekomendang pagpapagaan kung saan ang pagpapares ay kinakailangan para sa mekanikal na mga kadahilanan:

Ang isang mahalagang nuance ay ang ratio ng lugar ay nagpapalaki ng pinsala sa galvanic. Ang isang maliit na rivet (anode) sa contact na may isang malaking sheet (cathode) corrodes malayo mas mabilis kaysa sa reverse - ang maliit na anode area concentrates corrosion kasalukuyang. Ito ang dahilan kung bakit ang paggamit ng bakal na rivet sa isang tanso o hindi kinakalawang na sheet ay hindi gaanong nakakapinsala kaysa sa kabaligtaran, kahit na ang potensyal na pagkakaiba ay magkapareho. Para sa mga custom na rivet assemblies kung saan ang mga pagpapares ng materyal ay idinidikta ng mga kinakailangan sa istruktura o conductivity sa halip na galvanic preference, nakikipagtulungan ang production team ng Anzhikou sa mga customer upang tukuyin ang mga compatible na surface treatment na nakakaabala sa electrochemical path nang hindi nakompromiso ang mechanical interface.

Mga Variable ng Cold-Heading na Proseso na Tumutukoy sa Integridad ng Rivet Head sa High-Volume Production

Ang rivet head cracking, hindi kumpletong pagbuo ng ulo, at head-to-shank concentricity error ay ang tatlong pinakakaraniwang cold-heading na mga depekto sa produksyon ng rivet, at lahat ng tatlo ay nagmumula sa nakokontrol na mga variable ng proseso kaysa sa kalidad ng materyal. Ang pag-unawa sa mga variable na ito ay nakakatulong sa mga procurement engineer na magsulat ng makabuluhang pamantayan sa papasok na inspeksyon at suriin kung ang kakayahan ng proseso ng isang supplier ay sapat para sa aplikasyon — sa halip na umasa lamang sa mga panghuling dimensional na pagsusuri na nakakakuha ng mga depekto pagkatapos lamang gawin ang mga ito.

Nangyayari ang pag-crack ng ulo kapag ang ductility ng wire stock ay hindi sapat para sa antas ng deformation na ipinataw ng heading die. Ang nakaka-upset na ratio — ang ratio ng orihinal na diameter ng wire sa diameter ng ulo — ay tumutukoy kung gaano karaming plastic strain ang dapat mapanatili ng materyal. Para sa isang flat head rivet na may diameter ng ulo na 2.5 × ang diameter ng shank, ang surface strain sa head perimeter sa panahon ng pagbuo ay lumampas sa 150%. Ang mga materyal na may mababang halaga ng reduction-in-area (RA), o wire na pinatigas ng trabaho sa pamamagitan ng hindi tamang pagguhit, ay hindi kayang tanggapin ang strain na ito nang hindi nabibitak ang periphery ng ulo. Ang pagtukoy sa wire na may minimum na RA na 60% para sa brass at 65% para sa steel rivets ay isang praktikal na papasok na materyal na kontrol na direktang nauugnay sa mga rate ng ani ng heading.

Ang head-to-shank concentricity ay kinokontrol ng die alignment at wire feed consistency. Ang isang hindi naka-align na heading punch ay inililipat ang head center na may kaugnayan sa shank axis, na gumagawa ng isang sira-sirang ulo na lumilikha ng hindi pantay na presyur ng bearing laban sa countersink kapag na-install. Para sa mga flat head rivet, kahit na ang 0.1 mm eccentricity ay nagiging sanhi ng pag-ugoy ng ulo sa countersink sa halip na pag-flush ng upuan, na nag-iiwan ng puwang sa isang gilid na nagbibigay-daan sa paggalaw ng pagkabalisa at sa huli ay pagsisimula ng nakakapagod na crack sa gilid ng countersink. Ang concentricity tolerance na mas mahigpit kaysa sa 0.08 mm TIR (total indicator runout) sa pagitan ng head at shank ay makakamit gamit ang modernong cold-heading equipment ngunit nangangailangan ng regular na die wear monitoring — isang proseso ng control step na isinasama ng Suzhou Anzhikou Hardware Technology Co., Ltd. bilang isang naka-iskedyul na agwat ng pagpapanatili sa kabuuan ng fleet nito na may higit sa 200 na katumpakan na makina, na sumusuporta sa ISO205 na katumpakan na makina, na sumusuporta sa ISO205 na mga makinang may katumpakan: nangangailangan sa lahat ng batch ng pag-export na ipinadala sa 40 bansa sa buong mundo.

Para sa clevis pin flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
