Itakda ang Mga Screw at Grub Screw: Gabay sa Kaalaman sa Propesyonal na Industriya

Bakit Natanggal ang Grub Screws — at Paano Ito Pigilan

Ang isa sa mga pinakakaraniwang pagkabigo sa field na may mga socket itakda ang turnilyo ay ang hex socket strip-out, kung saan hindi na kumagat ang Allen key at ang turnilyo ay nagiging imposibleng i-drive o alisin. Bihirang mangyari ito dahil may depekto ang turnilyo — halos palaging nauuwi ito sa tatlong maiiwasang dahilan: paggamit ng maling laki ng key, paglalagay ng torque sa isang pagod o maliit na hex key, o pag-install ng turnilyo na may hindi naka-align na tool na nagpapaikot sa mga sulok ng socket sa unang pagliko. Ang panloob na hex sa a grub tornilyo ay precision-formed, at kahit na ang 0.1mm key-to-socket mismatch ay kapansin-pansing nagpapataas ng contact stress sa bawat sulok, na nagpapabilis ng pagkasira.

Ang materyal na grado ng tornilyo ay gumaganap din ng isang direktang papel. Ang grade 45H stainless set screws ay may mas malambot na socket kaysa sa Grade 14.9 alloy steel na bersyon na ginawa mula sa 40Cr o SCM435 steel. Kapag ang mga high-torque na application ay humihingi ng stainless para sa corrosion resistance, ang paglipat sa isang TORX o spline drive socket set screw sa halip na isang standard na hex ay ang pinakapraktikal na pag-upgrade — ang mga spline drive ay namamahagi ng torque sa mas maraming contact point at binabawasan ang strip-out na panganib ng higit sa 30% kumpara sa mga hex socket sa katumbas na laki ng turnilyo. Sa Suzhou Anzhikou, available ang mga non-standard na configuration ng drive kabilang ang spline, tri-lobe, at double-hex socket sa mga custom na grub screw hanggang sa M2 diameter.

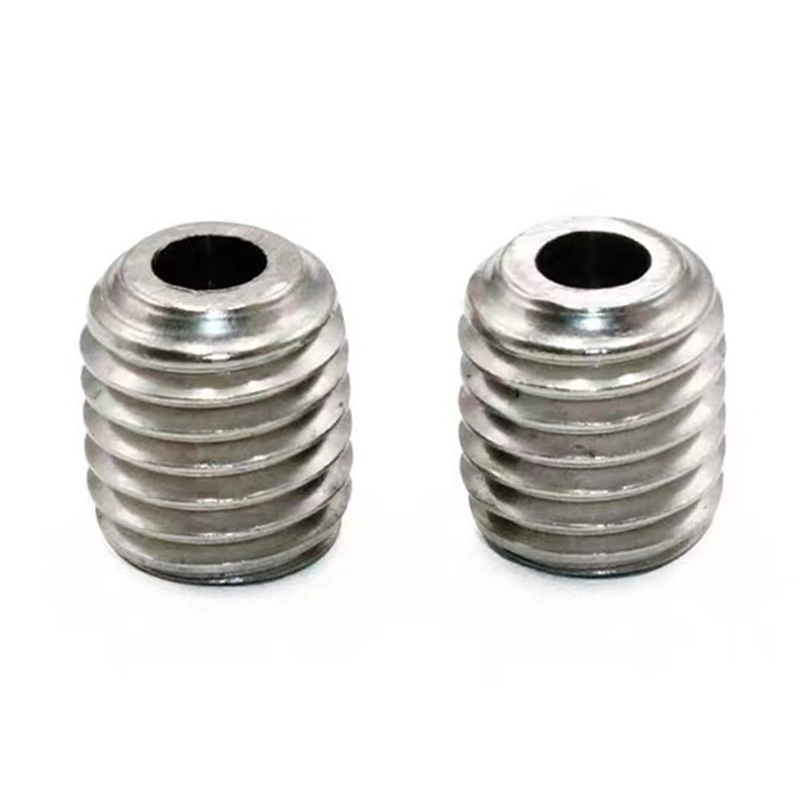

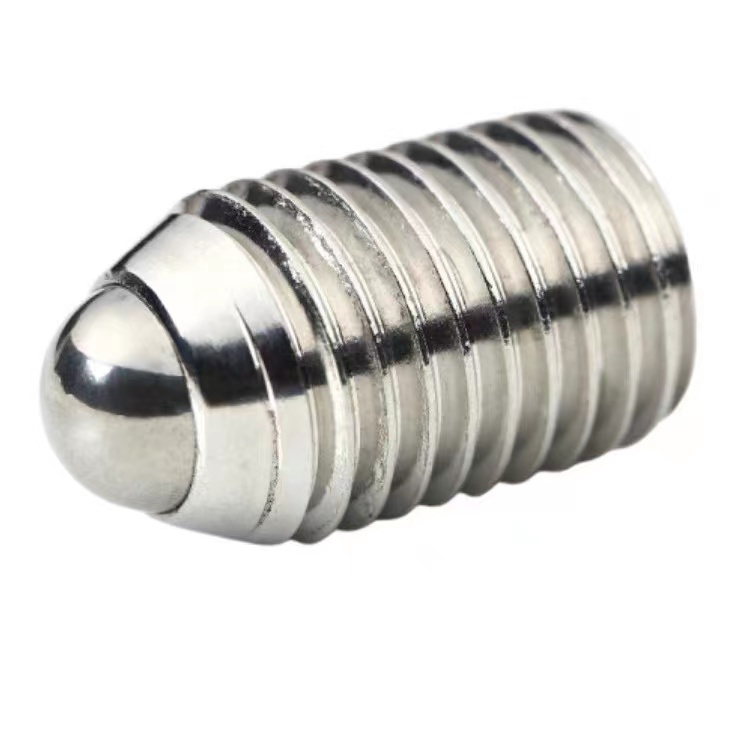

Pagpili ng Tamang Grub Screw Point Style para sa Iyong Application

Ang point geometry ng isang set screw ay hindi cosmetic — tinutukoy nito kung paano inililipat ang load, kung permanenteng minarkahan ang mating shaft, at kung luluwag ang turnilyo sa ilalim ng vibration. Ang pagpili sa maling uri ng punto ay isang madalas na sanhi ng maagang pag-loosening, pagkasira ng shaft, at positional drift sa mga precision assemblies. Ang limang pinakamalawak na ginagamit na mga istilo ng punto ay nagsisilbi sa bawat isa sa isang natatanging layuning mekanikal:

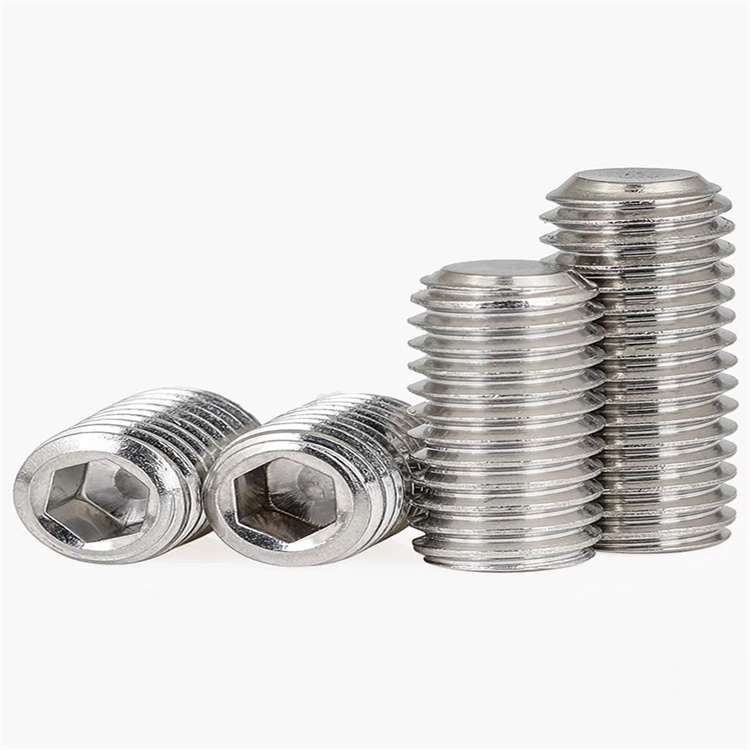

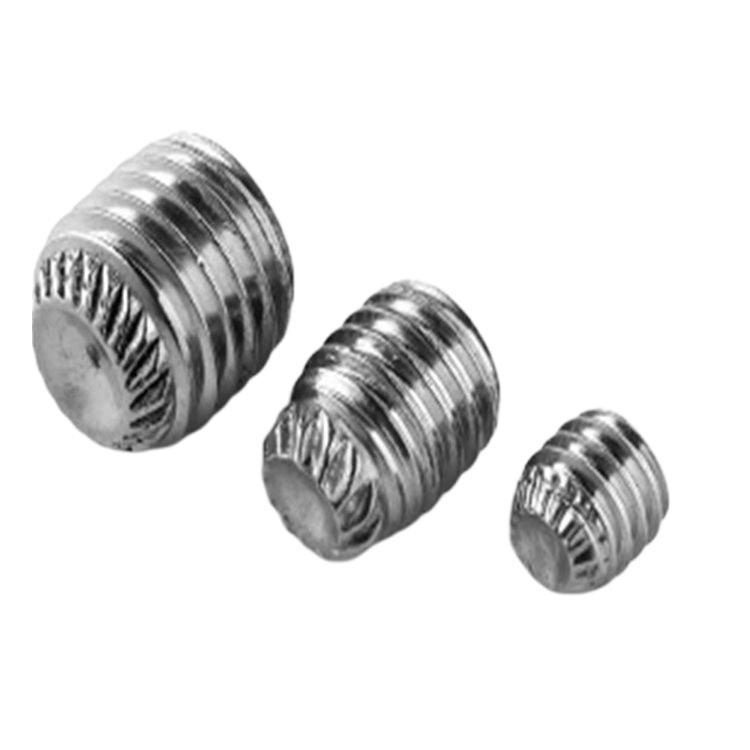

Sa pagsasagawa, ang cup point ay nagkakahalaga ng higit sa 70% ng set screw paggamit sa buong mundo dahil nag-aalok ito ng malakas na kagat nang hindi nangangailangan ng pre-drilled indent sa shaft. Gayunpaman, para sa mga optical na instrumento, precision actuator, o anumang pagpupulong kung saan inaasahan ang pag-alis at muling pagpoposisyon ng shaft, ang flat point ay ang tamang pagpipilian - namamahagi ito ng clamping load sa isang mas malawak na lugar at hindi nag-iiwan ng permanenteng marka ng saksi. Ang mga dog point grub screw ay partikular na kapaki-pakinabang sa pag-index ng mga jig at mga mekanismo ng dial, kung saan ang pinahabang cylindrical na ilong ay naglalagay ng cross-drilled hole sa shaft upang ganap na maalis ang rotational play.

Mga Detalye ng Torque at ang Nakatagong Panganib ng Over-Tightening Grub Screw

Karamihan sa mga inhinyero ay naglalapat ng tightening torque nang katutubo upang itakda ang mga turnilyo - isang matatag na pagliko hanggang sa ito ay masikip. Ang diskarte na ito ay may problema dahil ang mga grub screw, hindi tulad ng mga through-bolts, ay walang bolt head flange upang magsenyas ng clamp load sa pamamagitan ng tactile feedback. Napakadali ng sobrang paghigpit ng isang maliit na diameter na set ng turnilyo at may dalawang mapanirang resulta: pagtatalop ng sinulid sa tapped hole (lalo na sa mga aluminum housing) at panloob na hex socket deformation na pumipigil sa pagtanggal sa hinaharap.

Ang mga inirerekomendang seating torque para sa standard socket set screws sa alloy steel (Grade 14.9) ay ang mga sumusunod, at dapat ituring bilang mga upper limit sa halip na mga target:

• M2 (hex key 0.9mm): 0.1 – 0.15 N·m
• M2.5 (hex key 1.3mm): 0.2 – 0.3 N·m
• M3 (hex key 1.5mm): 0.4 – 0.6 N·m
• M4 (hex key 2.0mm): 1.0 – 1.5 N·m
• M5 (hex key 2.5mm): 2.0 – 3.0 N·m
• M6 (hex key 3.0mm): 4.0 – 5.5 N·m
• M8 (hex key 4.0mm): 9.0 – 12.0 N·m

Kapag ang materyal ng host ay aluminum alloy (hal., 6061-T6), bawasan ang mga halaga ng torque sa itaas ng humigit-kumulang 40% upang maiwasan ang paghugot ng thread. Para sa mga aplikasyon sa mga vibration-prone environment — mga motor, gearbox, pump — paglalapat ng maliit na halaga ng medium-strength thread-locking compound (katumbas ng Loctite 243) sa mga thread bago ang pag-install ay mas maaasahan kaysa sa pag-asa lamang sa torque. Tinatanggal nito ang pangangailangan para sa labis na puwersa ng pag-clamping habang pinapanatili ang isang breakaway torque na lumalaban sa self-loosening sa ilalim ng cyclic load.

Pagpili ng Materyal na Higit sa Stainless: Kailan Gamitin ang Alloy Steel, Brass, o Titanium Grub Screws

Ang default na palagay para sa corrosion-resistant set screws ay stainless steel — karaniwang A2 (304) o A4 (316). Bagama't angkop ito para sa karamihan ng mga kapaligiran, hindi ito palaging ang pinakamainam na pagpipilian, at ang pagpili ng maling materyal ay humahantong sa mga problema na lumilitaw lamang pagkatapos ng pag-install. Ang pag-unawa sa mga trade-off sa pagitan ng mga magagamit na materyales ay mahalaga para sa katumpakan at espesyalidad na mga aplikasyon.

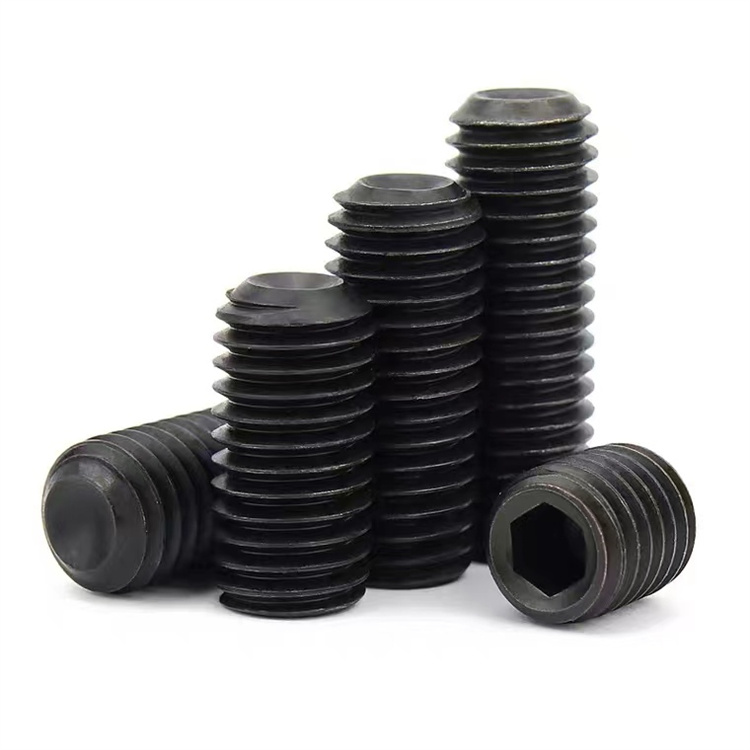

Alloy Steel (12.9 / 14.9 Grade)

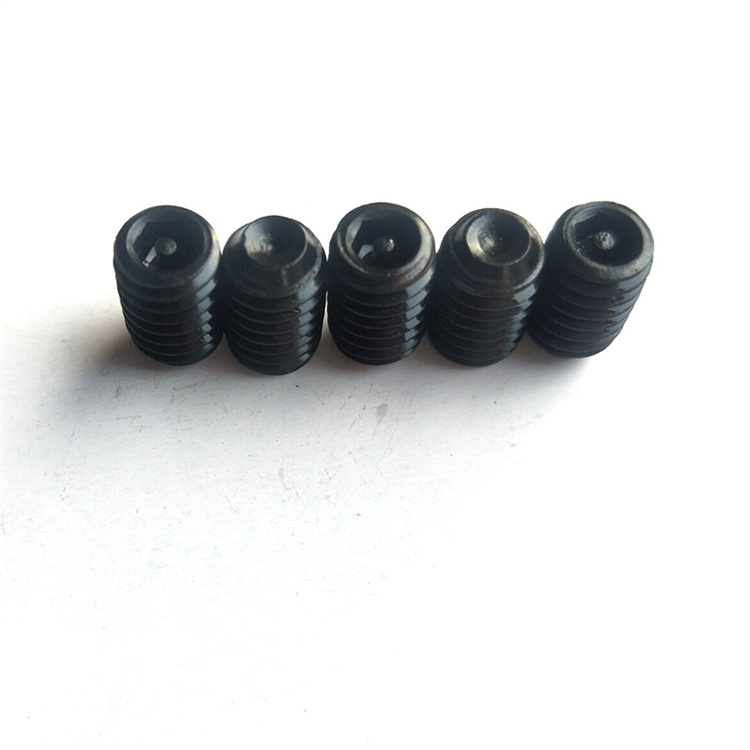

Ang black oxide o zinc-phosphate coated alloy steel set screws ay nag-aalok ng pinakamataas na tigas at panloob na lakas ng socket ng anumang karaniwang opsyon. Ang heat-treated core (karaniwang SCM435 o 40Cr steel) ay lumalaban sa socket deformation sa ilalim ng mataas na torque, na ginagawa itong tamang pagpipilian para sa mga high-clamping-force na application sa mga tumigas na shaft. Ang mga ito ay hindi angkop para sa mahalumigmig o agresibong kemikal na mga kapaligiran na walang karagdagang proteksyon sa ibabaw.

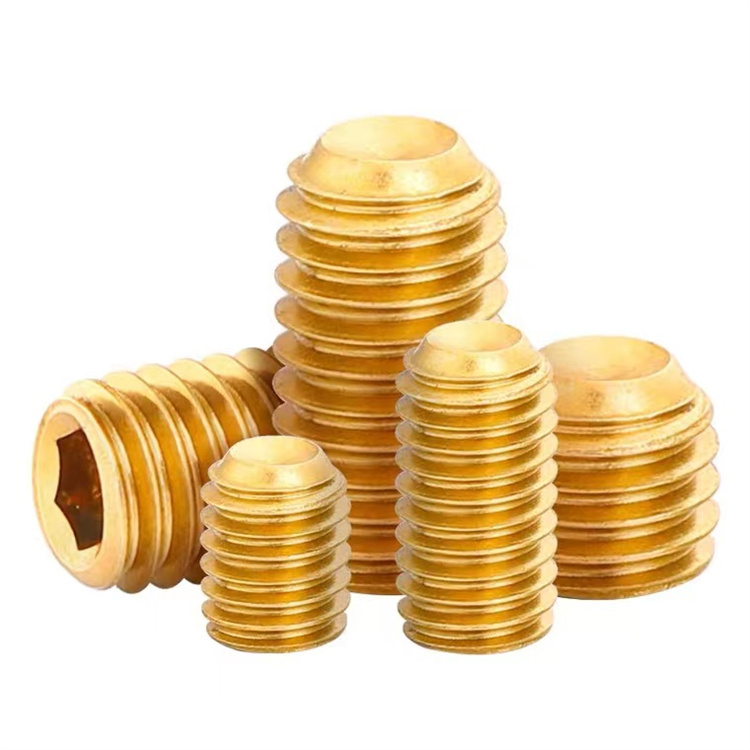

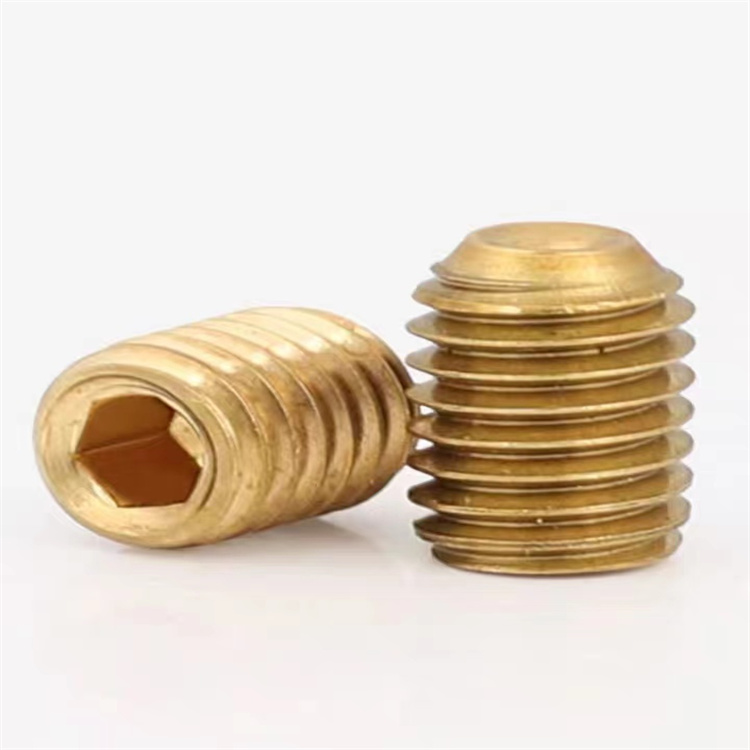

Brass Set Turnilyo

Ang brass grub screws ay non-magnetic, non-sparking, at electrically conductive — mga katangian na ginagawang kailangan ang mga ito sa electronics, explosive environment, at precision instruments kung saan magdudulot ng interference ang ferrous hardware. Pinipigilan din ng mas malambot na brass point ang pagmamarka sa mga pinakintab na stainless o chrome shaft. Ang mas mababang tigas ng mga ito ay nangangahulugan na ang mga brass set screw ay hindi dapat gamitin sa mataas na torque clamping roles, ngunit para sa adjustment screws, grounding contact, at sensor positioning sa medikal o laboratoryo na kagamitan, ang brass ang kadalasang angkop na pagpipilian lamang.

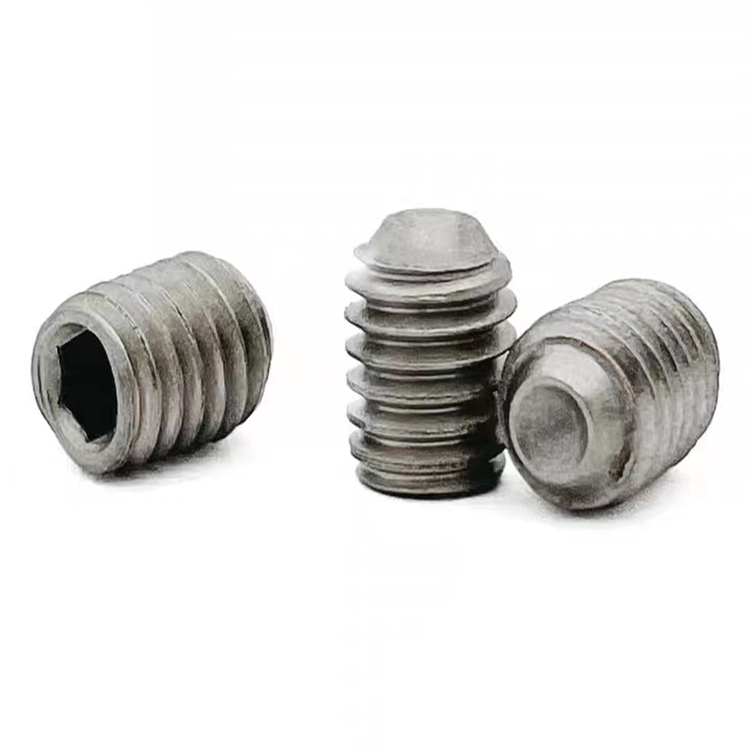

Titanium Set Turnilyo

Ang mga titanium grade 5 (Ti-6Al-4V) grub screw ay tinukoy sa aerospace, high-end na pagbibisikleta, at mga medikal na device na application kung saan ang pagbabawas ng timbang ay kritikal at ang corrosion resistance sa mga likido sa katawan o agresibong atmosphere ay kinakailangan. Sa humigit-kumulang 56% ng bigat ng katumbas na hindi kinakalawang na asero, ang titanium set screws ay nagbibigay ng makabuluhang mass savings sa mga assemblies kung saan dose-dosenang mga fastener ang ginagamit. Galling — ang pagkahilig ng titanium sa cold-weld sa ilalim ng sliding contact — ay dapat pangasiwaan sa pamamagitan ng paglalagay ng anti-seize compound sa mga thread bago i-install.

Haba ng Pakikipag-ugnayan sa Thread: Ang Pinaka-na-overlook na Parameter sa Set Screw Design

Hindi tulad ng isang karaniwang bolt kung saan makikita ang pakikipag-ugnayan sa thread sa pamamagitan ng pagbibilang ng mga nakalantad na mga thread, ang isang set na turnilyo ay ganap na naka-recess sa isang butas na naka-tap na butas — ginagawang imposibleng i-verify ang lalim ng pakikipag-ugnayan sa pamamagitan ng paningin pagkatapos ng pag-install. Ang hindi sapat na pakikipag-ugnayan sa thread ay isa sa mga pangunahing sanhi ng mga pagkabigo ng set screw pull-out sa ilalim ng axial load, at ito ay halos palaging isang error sa disenyo sa halip na isang depekto sa pagmamanupaktura.

Ang pinakamababang haba ng pakikipag-ugnayan ng sinulid na kinakailangan upang mabuo ang buong lakas ng makunat ng tornilyo ay depende sa kamag-anak na tigas ng tornilyo at ang tapped na materyal. Ang mga sumusunod na alituntunin ay nalalapat para sa karaniwang socket set screws:

• Alloy steel screw sa bakal na pabahay: Minimum na engagement = 1.0× screw nominal diameter (hal., M6 ay nangangailangan ng hindi bababa sa 6mm ng thread engagement).
• Alloy steel screw sa aluminum housing: Minimum na pakikipag-ugnayan = 1.5–2.0× screw nominal diameter upang mabayaran ang mas mababang tensile strength ng aluminum thread.
• Hindi kinakalawang na asero tornilyo sa plastic housing: Minimum na pakikipag-ugnayan = 3.0× screw nominal diameter; Mahigpit na inirerekomenda ang mga helical insert (hal., Helicoil).
• Sa mga kapaligiran ng vibration: Magdagdag ng 25–50% sa pinakamababang halaga sa itaas bilang margin sa kaligtasan laban sa progresibong pag-loosening.

Kapag ang kapal ng pader ng pabahay ay hindi nagbibigay-daan para sa sapat na lalim ng pakikipag-ugnayan, ang solusyon ay dagdagan ang diameter ng screw o lumipat sa mas mahabang grub screw at gumamit ng through-threaded na disenyo ng boss. Ang mga custom-length na socket set screws — kabilang ang mga hindi karaniwang haba na hindi available sa stock ng catalog — ay maaaring gawin sa eksaktong mga detalye, na isang karaniwang kinakailangan para sa mga taga-disenyo ng precision mechanism na nagtatrabaho sa mga compact housing.

Mga Anti-Loosening Solution na Partikular sa Grub Screw sa Rotating Assemblies

Ang mga karaniwang set na turnilyo na ginagamit upang ayusin ang mga pulley, gear, cam, at collar sa mga umiikot na shaft ay kabilang sa mga fastener na nakalantad sa vibration sa anumang makina. Hindi tulad ng mga flanged fasteners na nakikinabang sa friction sa ilalim ng bolt head, ang mga grub screw ay ganap na umaasa sa thread friction at point-to-shaft engagement upang labanan ang pagluwag. Sa patuloy na umiikot na mga asembliya — lalo na ang mga may mga pagbabalik-tanaw ng direksyon, mga start-stop na cycle, o hindi balanseng pagkarga — kadalasan ay hindi ito sapat nang walang karagdagang mga hakbang.

Ang pinakaepektibong mga diskarte sa anti-loosening para sa mga nakatakdang turnilyo sa umiikot na mga application, na niraranggo mula sa pinakasimple hanggang sa pinakamatatag, ay:

• Dual set screw stacking: Mag-install ng dalawang set na turnilyo na magkapareho ang laki sa parehong sinulid na butas, na ang panloob na turnilyo ay nakatakda sa wastong torque at ang panlabas na tornilyo ay mahigpit na humigpit laban dito. Ang compressive preload sa pagitan ng dalawang turnilyo ay kapansin-pansing nagpapataas ng resistensya sa self-loosening nang walang anumang karagdagang bahagi.
• Offset dual set screws: Gumamit ng dalawang tapped hole sa 90° o 120° na offset sa paligid ng circumference ng hub. Ito ay namamahagi ng clamping load nang mas pantay-pantay sa paligid ng shaft at pinipigilan ang shaft mula sa pag-cocking o paglipat ng axially sa ilalim ng sira-sira na mga load.
• Mga turnilyo ng set ng naylon-patch: Nagtatampok ang mga ito ng paunang inilapat na patch ng nylon sa mga gilid ng sinulid na nagiging mating thread sa pag-install, na lumilikha ng mekanikal na lock na hindi nakadepende sa friction lamang. Epektibo para sa mga application kung saan ipinagbabawal ang mga liquid thread locker.
• Pre-drilled shaft indents: Para sa mga permanenteng pag-install, ang isang maliit na conical indent na na-drill sa shaft sa set screw contact point — itinugma sa isang cone-point set screw — ay lumilikha ng positibong mekanikal na interlock na lumalaban sa parehong rotational at axial na paggalaw kahit sa ilalim ng matinding vibration.

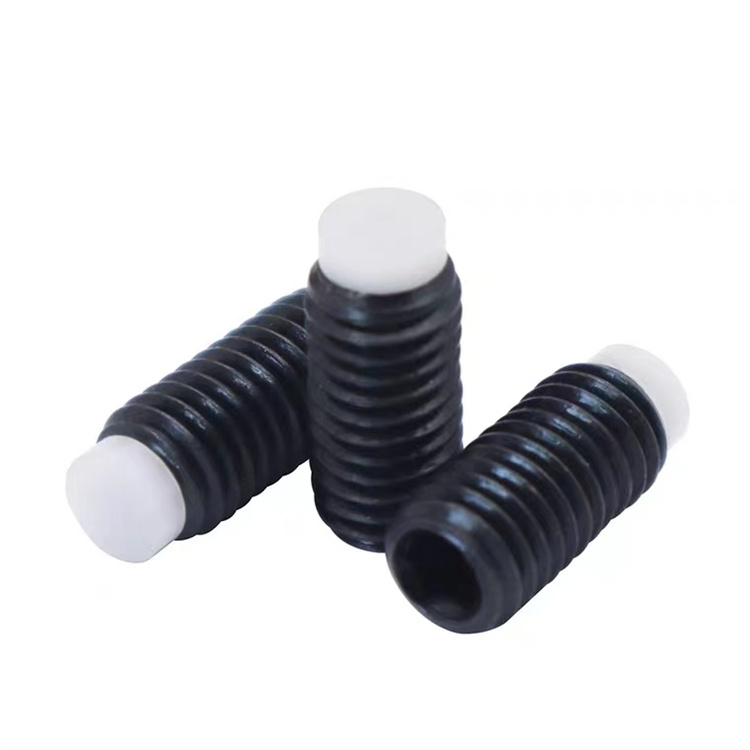

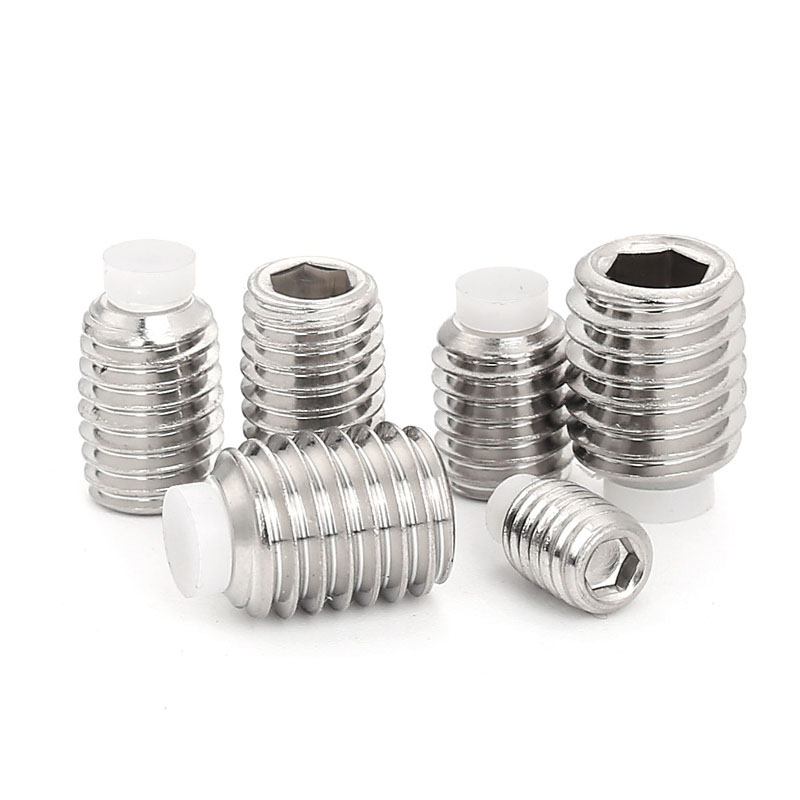

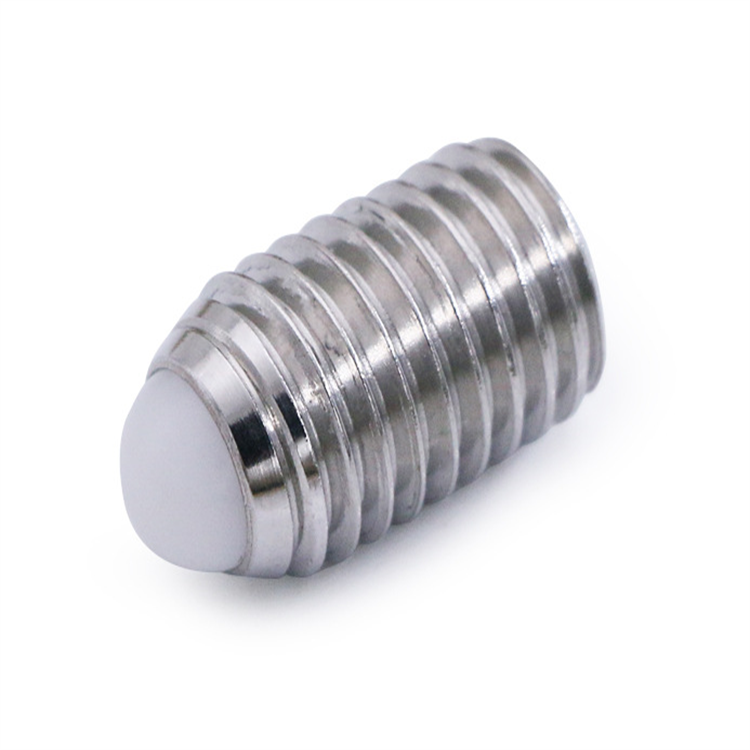

Ang nylon-patch at fully-nylon-tipped set screws ay mga custom na item na nangangailangan ng partikular na tool sa produksyon. Kasama sa mga kakayahan sa pagmamanupaktura ng Suzhou Anzhikou ang nylon-insert set screws na may patch coverage na na-optimize para sa single-use o multi-use installation cycle, na ginawa sa mga sukat ng thread, haba, at point geometries na tinukoy ng customer.
