Across-Flats Tolerance in Hex Head Turnilyo at Epekto Nito sa Pagiging Maaasahan

Ang cross-flats (AF) na dimensyon ng isang hex head screw ay ang parameter na tumutukoy kung ang isang wrench o socket ay nakaupo nang tama sa fastener head. Bagama't ito ay tila diretso, ang tolerance window na itinalaga sa AF — at kung paano ito nakikipag-ugnayan sa mga wrench manufacturing tolerances — ay may direktang epekto sa kung ang torque ng pag-install ay mahusay na naipapasa o kung ang tool ay dumulas, umiikot sa mga flat, o naglalapat ng hindi pantay na pagkarga. Sa ilalim ng ISO 4014 at DIN 931, ang AF tolerance para sa isang hex head bolt sa grade A ng produkto ay tinukoy bilang h15 para sa mga laki hanggang M16, na nagbibigay-daan sa isang makabuluhang negatibong paglihis mula sa nominal. Para sa isang M10 bolt (nominal AF 17 mm), ang pinakamababang pinapayagang AF sa ilalim ng h15 ay 16.73 mm — isang gap na 0.27 mm na may kaugnayan sa nominal.

Sa paghihiwalay, 0.27 mm ang mga tunog na bale-wala. Pinagsama sa isang karaniwang open-end na wrench na ginawa sa sarili nitong tolerance (karaniwang 0.19 mm sa jaw opening para sa 17 mm wrench bawat DIN 894), ang kabuuang clearance sa pagitan ng wrench jaw at bolt flat ay maaaring umabot sa 0.46 mm. Sa mataas na torque, ang clearance na ito ay nagbibigay-daan sa rotational slop na tumutuon sa contact stress sa flat corners sa halip na ipamahagi ito sa buong flat face. Ang resulta ay pag-ikot sa sulok - una sa bolt, pagkatapos ay sa wrench jaw - at isang progresibong pagkawala ng pakikipag-ugnayan na kadalasang nagiging hindi katanggap-tanggap pagkatapos ng 5-15 high-torque cycle. Para sa mga application na nangangailangan ng paulit-ulit na pag-install at pag-alis, ang pagtukoy ng mas mahigpit na AF tolerance sa pagkuha — o pag-upgrade sa isang hex socket (Allen) na configuration na ganap na nag-aalis ng jaw clearance — ay isang kongkretong countermeasure na walang structural na parusa.

Gumagawa ang Suzhou Anzhikou Hardware Technology Co., Ltd. ng mga hex head screw na may mga cross-flats na dimensyon na hawak sa mga window ng tolerance na tinukoy ng customer na mas mahigpit kaysa sa mga standard na default ng ISO, gamit ang thread-rolling at CNC equipment na ipinakilala mula sa Taiwan at Japan na may kakayahang mapanatili ang dimensional consistency sa mga high-volume production run nang hindi sinasakripisyo ang rate ng output.

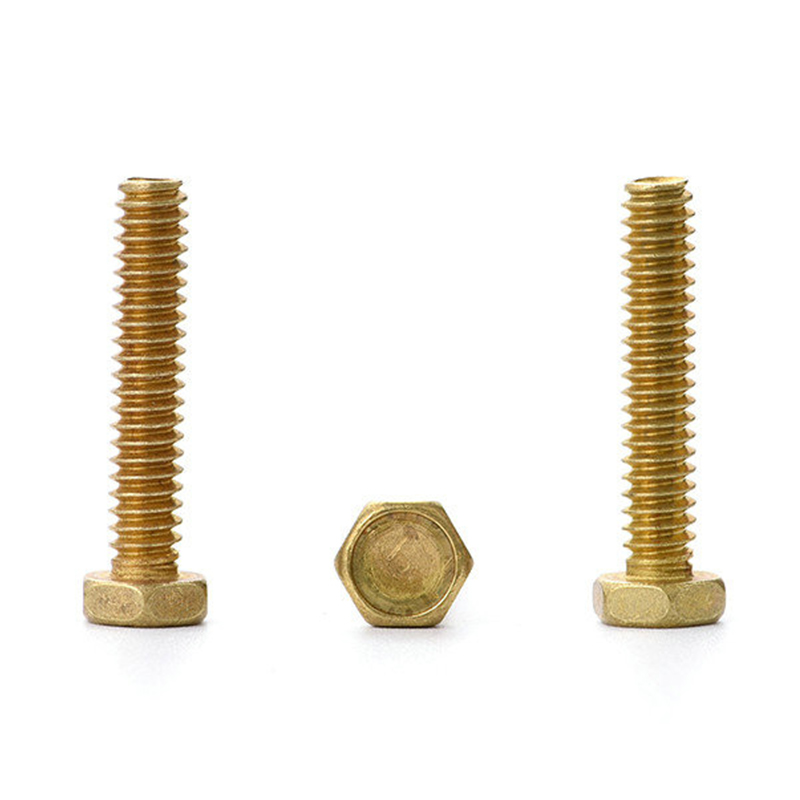

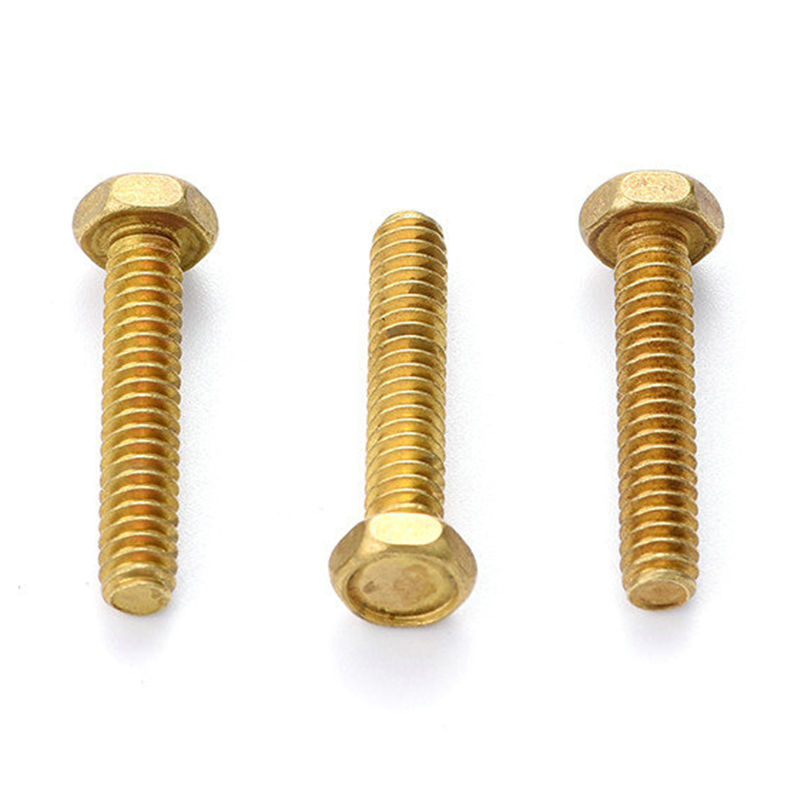

Solid Brass Hex Head Bolts sa Electrical at Grounding Applications — Conductivity vs. Strength Trade-offs

Ang brass ay madalas na pinipili para sa hex head bolts sa mga electrical enclosure, grounding bus bar, at terminal block assemblies dahil sa electrical conductivity nito — ngunit malaki ang pagkakaiba ng conductivity ng brass alloys depende sa komposisyon, at mahalaga ang pagkakaiba sa mga application kung saan ang contact resistance ay isang parameter ng disenyo. Ang dalawang pinakakaraniwang tansong haluang metal na ginagamit sa paggawa ng fastener ay CuZn39Pb3 (humigit-kumulang 15–18% IACS conductivity) at CuZn36Pb3 (17–20% IACS). Para sa paghahambing, ang purong tanso ay 100% IACS at ang aluminyo 6061 ay humigit-kumulang 40% IACS. Ang mga brass bolts ay samakatuwid ay hindi isang kapalit para sa tanso kung saan ang mababang contact resistance ay kritikal - ang mga ito ay isang structural compromise na nagbibigay ng sapat na conductivity kasama ng mas mahusay na machinability at thread-forming performance kaysa sa purong tanso.

Sa mga grounding application, ang mas kritikal na salik ay madalas na hindi bulk conductivity ngunit interface resistance sa bolt bearing face at thread engagement. Ang mga layer ng oxide sa mga ibabaw na tanso — na nabubuo sa loob ng ilang oras ng pagkakalantad sa hangin — ay nagpapataas ng resistensya sa pakikipag-ugnay sa isang pagkakasunud-sunod ng magnitude kumpara sa mga bagong makinang ibabaw. Ang pagpapanatili ng mababang contact resistance ay nangangailangan ng alinman sa surface treatment na pumipigil sa oxidation (silver plating para sa high-performance grounding, nickel plating para sa pangkalahatang paggamit) o ​​isang joint design na nagsisiguro ng sapat na contact pressure upang mekanikal na masira ang oxide layer. Ang mga halaga ng torque na kinalkula para lamang sa structural clamping ay kadalasang hindi sapat upang makamit ang oxide displacement na ito — grounding joint design standards gaya ng IEEE 837 at IEC 61439 na tumutugon dito nang may hiwalay na torque at mga kinakailangan sa presyon ng contact na lumalampas sa karaniwang mga detalye ng structural fastener.

Ang solid brass hex head bolts ay nagpapakita rin ng phenomenon na kilala bilang stress corrosion cracking (SCC) sa pagkakaroon ng ammonia-containing atmospheres — mga pasilidad ng agrikultura, mga halaman sa pagpapalamig, at ilang kapaligiran sa paggamot ng tubig. Ang mga high-zinc brass alloy (sa itaas 15% Zn) ay partikular na madaling kapitan. Kung saan umiiral ang panganib sa SCC, ang pagtukoy ng mas mababang-zinc brass (CuZn10 o CuZn15) o paglipat sa isang silicon bronze alloy ay nagbibigay ng mas mahusay na resistensya ng SCC na may katamtamang pagbawas lamang sa kakayahang machin. Sinusuri ng koponan ng engineering ng Anzhikou ang mga kapaligiran sa pagpapatakbo ng customer bilang bahagi ng proseso ng pagpili ng materyal para sa mga custom na order ng fastener, proactive na pag-flag ng panganib sa SCC bago isagawa ang produksyon.

Pagkalkula ng Haba ng Thread Engagement para sa Hex Head Screws sa Non-Steel Mating Materials

Ang panuntunan ng thumb na ang "thread engagement ay dapat katumbas ng isang bolt diameter" ay nagmula sa steel-to-steel joint na disenyo at hindi ligtas na inililipat sa mga assemblies kung saan ang tapped hole ay nasa aluminum, zinc die-cast, brass, o engineering plastics. Ang mga materyales na ito ay may makabuluhang mas mababang lakas ng paggugupit ng sinulid kaysa sa bakal, ibig sabihin, sa ilalim ng parehong axial bolt load, ang mga mating thread ay nag-strip bago ang bolt mismo ay nabigo. Ang pinakamababang haba ng pakikipag-ugnayan upang maiwasan ang pagtanggal ng sinulid ay dapat kalkulahin muli para sa aktwal na na-tap na materyal, at ang kinakailangang haba ay kadalasang 1.5× hanggang 3× ang diameter ng bolt depende sa pares ng materyal.

Ang paghahambing ng namumunong failure mode para sa hex head screw joints sa mga pinaghalong materyales ay ang mga sumusunod:

Isang praktikal na implikasyon: ang solidong brass hex head bolts na sinulid sa isang brass housing ay talagang isang mahusay na tugmang pares ng materyal — ang bolt at mating thread ay may halos magkaparehong lakas ng paggugupit, na ginagawang diretso ang hula sa joint failure mode at mas maliit ang posibilidad na magulo ang thread kaysa sa mga kumbinasyon ng dissimilar-metal. Ito ay isang makabuluhang bentahe sa mga precision na housing ng instrumento, valve body, at plumbing fitting kung saan karaniwan ang brass-on-brass joints at inaasahan ang mahabang buhay ng serbisyo sa pagitan ng mga disassembly cycle.

Mga Marka ng Klase ng Ari-arian sa Hex Head Screws at Ano ang Hindi Nila Sinasabi sa Iyo Tungkol sa Nakakapagod na Buhay

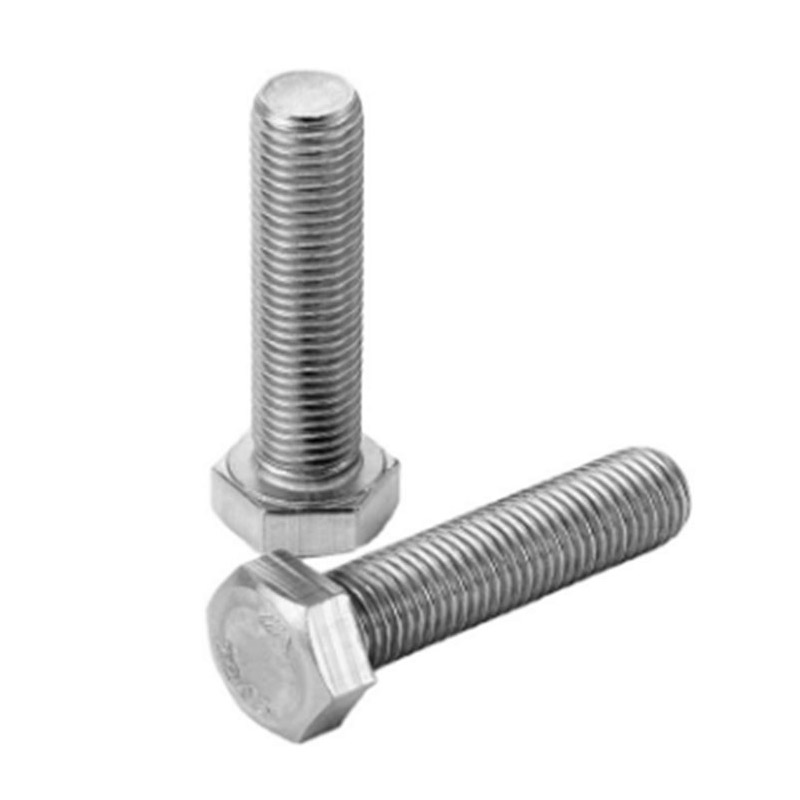

ISO 898-1 na pagmamarka ng klase ng ari-arian — 8.8, 10.9, 12.9 na naka-emboss sa hex head — ipaalam ang pinakamababang lakas ng tensile at yield strength ng fastener, na sapat para sa mga kalkulasyon ng static load na disenyo. Ang hindi ipinahihiwatig ng mga markang ito ay ang lakas ng pagkapagod, pagkasensitibo ng notch, o pagganap sa ilalim ng cyclic loading — tatlong katangian na tumutukoy kung ang isang hex head screw ay nakaligtas sa isang vibrating assembly sa buong buhay ng disenyo ng milyun-milyong load cycle. Ang isang property class na 8.8 bolt mula sa dalawang magkaibang manufacturer, na parehong nakakatugon sa pinakamababang tensile na kinakailangan, ay maaaring mag-iba sa fatigue endurance limit ng 30–40% depende sa thread root radius, surface finish sa thread runout, at residual stress state mula sa rolling process.

Ang pag-roll ng thread, bilang kabaligtaran sa pagputol ng thread, ay ang pangunahing variable ng proseso na pinaka makabuluhang nakakaimpluwensya sa pagganap ng pagkapagod. Ang pag-roll ay nag-uudyok ng compressive residual stress sa thread root — ang pinakamataas na stress concentration zone sa isang axially loaded bolt — na direktang sumasalungat sa tensile fatigue stress at nagpapataas ng epektibong endurance limit. Ang mga rolled thread sa property class na 8.8 bolts ay ipinakita sa mga nai-publish na pag-aaral na lumampas sa fatigue life ng cut-thread bolts ng parehong property class sa pamamagitan ng mga factor na 2× hanggang 4× sa ilalim ng magkaparehong kondisyon ng paglo-load. Ito ang dahilan kung bakit ang pagtukoy ng "mga sinulid na pinagsama pagkatapos ng paggamot sa init" (sa halip na dati) sa mga kritikal na nakakapagod na aplikasyon ay nagdaragdag ng isang masusukat na margin sa kaligtasan na lampas sa kung ano ang ipinahihiwatig ng pagmamarka lamang ng klase ng ari-arian.

Para sa solid brass hex head bolts, ang disenyo ng fatigue ay mas kumplikado sa pamamagitan ng mas mababang ratio ng fatigue ng brass (limitasyon ng endurance sa tensile strength) kumpara sa bakal — karaniwang 0.25–0.30 para sa brass kumpara sa 0.40–0.50 para sa medium carbon steel. Nangangahulugan ito na ang isang brass bolt na tumatakbo sa 40% ng lakas ng makunat nito sa ilalim ng cyclic loading ay maaari pa ring nasa isang rehimeng kritikal sa pagod, samantalang ang isang steel bolt sa parehong bahagi ng stress ay ligtas na mababa sa limitasyon ng tibay nito. Gumagamit ang Suzhou Anzhikou Hardware Technology Co., Ltd. ng thread-rolling wire equipment bilang bahagi ng karaniwang proseso ng produksyon nito para sa parehong steel at brass hex head screws, na tinitiyak na ang compressive residual stress benefit ay palagiang naroroon anuman ang laki ng batch — isang prosesong kakayahan na direktang sumusuporta sa mga customer na nagdidisenyo para sa fatigue-critical na serbisyo sa buong 40-bansang export market nito.
