Hex Socket Cup Head Turnilyo : Gabay sa Kaalaman sa Propesyonal na Industriya

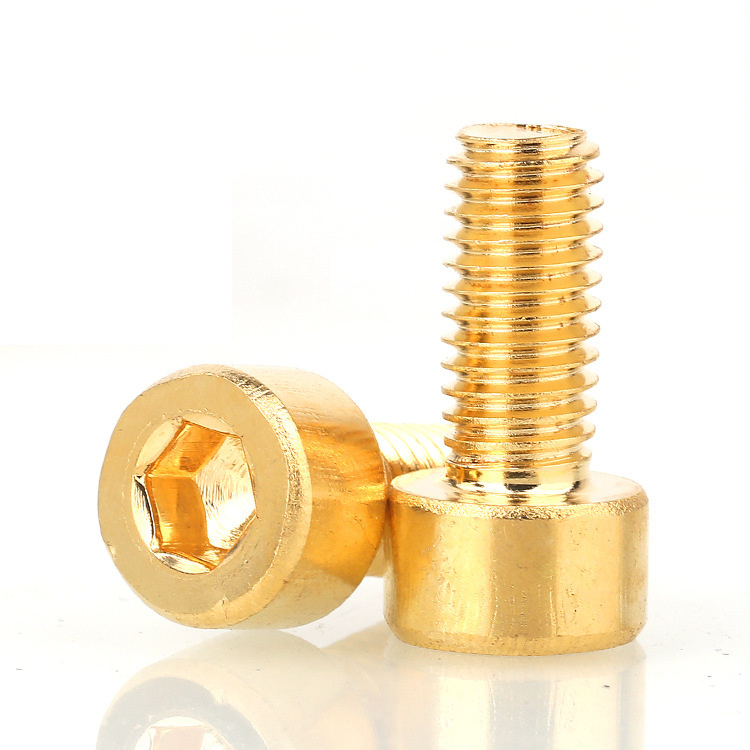

Bakit ang Profile ng Cup Head ay Nahihigitan ng Mga Flat at Pan Head sa Clamping-Critical Joints

Ang cylindrical cup head geometry ng isang socket head cap screw ay hindi isang aesthetic na pagpipilian — ito ay isang functional na disenyo na naghahatid ng masusukat na superyor na clamping performance kumpara sa flat countersunk o pan head configuration sa parehong laki ng thread. Ang matangkad, straight-sided na ulo ay nagbibigay-daan sa isang makabuluhang mas malaking bearing surface diameter kumpara sa screw shank, na namamahagi ng clamping force sa isang mas malaking bahagi ng magkasanib na mukha at binabawasan ang presyon sa ibabaw sa ilalim ng ulo. Mahalaga ito sa mga joints na binuo mula sa mas malalambot na materyales — aluminum alloys, engineering plastics, magnesium, at composite laminates — kung saan ang isang mas maliit na-bearing-area head ay mag-indent sa ibabaw sa ilalim ng paulit-ulit na paghigpit ng mga cycle, na unti-unting binabawasan ang preload at nagdudulot ng joint relaxation.

Ang taas ng ulo mismo ay direktang nag-aambag sa torsional rigidity sa panahon ng pag-install. Ang matataas na ulo ng tasa ay nagbibigay ng higit pang contact sa sidewall para sa socket tool, na nagpapahusay ng kahusayan sa paglilipat ng torque at binabawasan ang panganib ng cam-out na sumasalot sa mas mababaw na mga profile ng ulo. Para sa mga precision assemblies kung saan ang target na clamp load ay dapat na maasahan na makamit gamit ang torque-controlled na tooling — gaya ng sa optical instruments, semiconductor equipment, at medical device — ang pare-parehong socket engagement ng isang cup head screw ay nagpapababa ng torque-to-preload scatter kumpara sa mga alternatibo, na nagbibigay sa mga inhinyero ng mas mahigpit na kontrol sa magkasanib na gawi sa isang production batch.

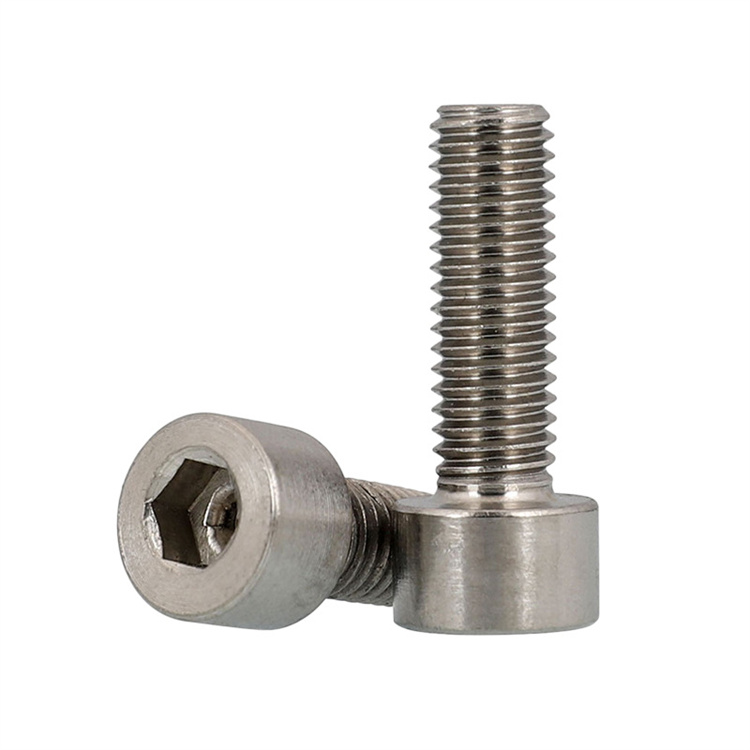

Mga Pamantayan sa Laki ng Hex Socket at ang mga kahihinatnan ng mga di-sumusunod na mga Key Fit

Ang panloob na hex socket ng isang cup head screw ay dapat sumunod sa mga tiyak na sukat na pamantayan upang matiyak ang maaasahang torque transmission nang walang pinsala sa socket. Tinutukoy ng ISO 4762 ang mga nominal na laki ng hex key at nauugnay na mga socket tolerance para sa metric socket head cap screws, habang pinamamahalaan ng ASME B18.3 ang mga katumbas na inch-series na mga detalye. Tinutukoy ng mga pamantayang ito hindi lamang ang cross-flats (AF) na dimensyon ng hex socket kundi pati na rin ang minimum na socket depth, ang anggulo ng chamfer sa socket entry, at ang pinahihintulutang tolerance sa socket geometry — lahat ng ito ay nakakaapekto sa kung gaano ganap na pinagagana ng hex key ang mga dingding ng socket habang ginagamit ang torque.

Kapag ang isang hex key na kahit na 0.05mm na maliit ang laki ay gumagamit ng isang ISO-conforming socket, ang contact ay lumilipat mula sa full flank bearing patungo sa corner-only bearing, na itinutuon ang torque load sa anim na maliliit na contact point sa halip na anim na full flank face. Ito ay nagpapataas ng stress sa pakikipag-ugnay sa pamamagitan ng isang kadahilanan na tatlo hanggang lima, na sapat na upang ma-deform ng plastik ang mga sulok ng socket sa unang pagkakabit sa isang Grade 8.8 na tornilyo at nagiging sanhi ng progresibong pag-ikot sa mas matigas na Grade 12.9 na mga tornilyo pagkatapos ng paulit-ulit na paggamit. Ang praktikal na implikasyon ay diretso: ang mga hex key ay dapat palitan kapag isinuot, at ang economic-grade hex key set ay hindi dapat gamitin sa precision socket head cap screws sa mga istruktura o kritikal sa kaligtasan na mga assemblies.

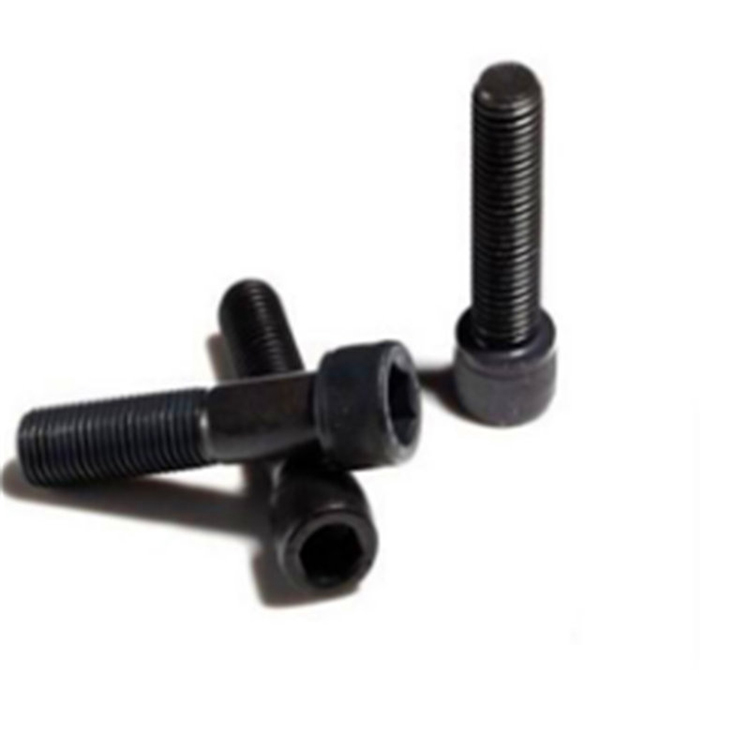

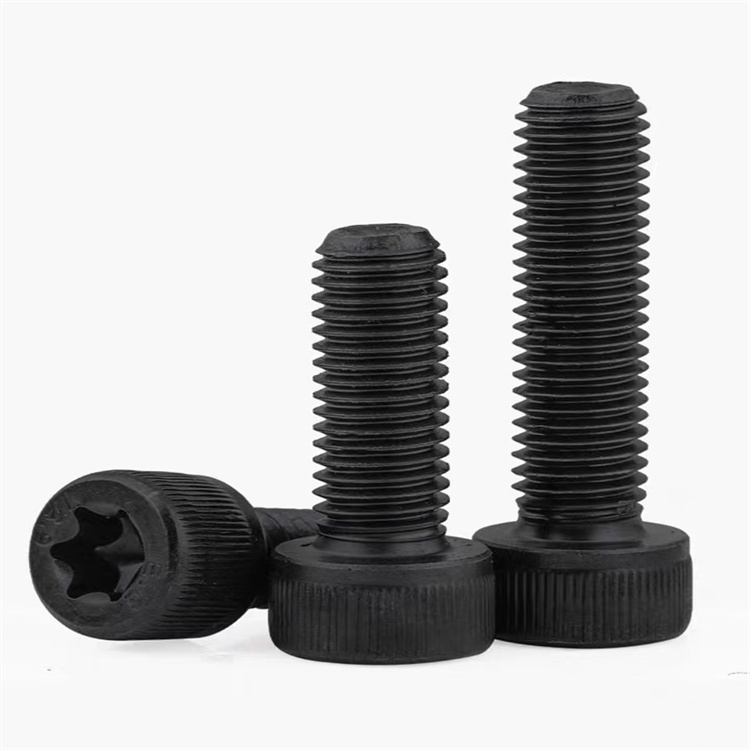

Grade 12.9 vs Grade 10.9 Socket Head Cap Screws: Pag-alam Kung Kailan Lumilikha ng Mga Bagong Panganib ang Mas Mataas na Lakas

Ang Grade 12.9 ay ang pinakamataas na karaniwang klase ng ari-arian para sa metric socket head cap screws, na may pinakamababang tensile strength na 1220 MPa at isang proof load stress na 1100 MPa. Gayunpaman, ang pagtukoy sa Baitang 12.9 nang hindi isinasaalang-alang ang buong pinagsamang konteksto ay nagpapakilala ng mga panganib na maiiwasan ng Baitang 10.9. Ang pangunahing panganib na tiyak sa Baitang 12.9 ay ang pagkamaramdamin sa pagkasira ng hydrogen. Ang mataas na katigasan ng ibabaw na natamo sa pamamagitan ng heat treatment ay ginagawang mas madaling maapektuhan ang Grade 12.9 screws sa hydrogen-induced delayed fracture kaysa Grade 10.9, lalo na kapag inilapat ang mga electroplated finish.

Para sa kadahilanang ito, ang Grade 12.9 socket head cap screws ay dapat lang tapusin na may mechanical plating, physical vapor deposition (PVD) coatings, o hot-dip na proseso na hindi nagpapakilala ng hydrogen, at acid-based na paglilinis ay dapat na sundan ng mandatory hydrogen embrittlement relief bake sa 190–220°C nang hindi bababa sa apat na oras bago maglagay ng anumang coating. Bukod pa rito, sa aluminyo-sa-aluminum joints, ang tumaas na clamp load mula sa Grade 12.9 ay kadalasang lumalampas sa compressive yield strength ng aluminum sa bearing surface, na nagiging sanhi ng permanenteng head embedment na nag-aalis ng lahat ng preload pagkatapos ng unang thermal cycle. Sa ganitong mga joints, ang Grade 10.9 na may hardened washer ay patuloy na naghahatid ng mas mahusay na pangmatagalang joint integrity.

Mga Detalye ng Counterbore: Tinitiyak ang Full Head Seating at Tool Access Clearance

Ang isa sa mga pangunahing bentahe ng socket head cap screws sa external-hex bolts ay ang kanilang kakayahang umupo nang buo sa loob ng counterbored hole, na nag-iiwan ng flush o sub-flush surface. Ang pagkamit nito ay nangangailangan ng counterbore na ma-machine sa tamang diameter, lalim, at positional tolerance. Ang mga pangunahing dimensyon na relasyon na dapat mapanatili sa counterbore na disenyo ay kinabibilangan ng:

• Counterbore diameter: Dapat ay ang nominal na diameter ng ulo plus 0.3mm hanggang 0.5mm para sa standard clearance fit, o plus 0.1mm hanggang 0.2mm para sa close-fit na mga application kung saan dapat kontrolin ang head lateral positioning.
• Counterbore depth: Dapat ay hindi bababa sa katumbas ng buong nominal na taas ng ulo. Ang mga under-depth na counterbore ay nag-iiwan sa ulo na ipinagmamalaki ang ibabaw, na nagpapawalang-bisa sa flush-fitting na layunin at lumilikha ng konsentrasyon ng stress sa gilid ng counterbore sa ilalim ng lateral loading.
• Hex key access clearance: Ang espasyo sa itaas ng ulo ng tornilyo ay dapat tumanggap ng buong lalim ng pagpapasok ng hex key - karaniwang 1.5 hanggang 2 beses ang haba ng hex key para sa isang karaniwang L-key.
• Counterbore bottom flatness: Ang isang non-flat counterbore bottom ay nagiging sanhi ng pagbato ng ulo ng tornilyo habang humihigpit, na nagbubunga ng hindi pare-parehong pamamahagi ng pag-load ng clamp. Ang counterbore bottom flatness ay dapat hawakan sa loob ng 0.02mm para sa precision joints.

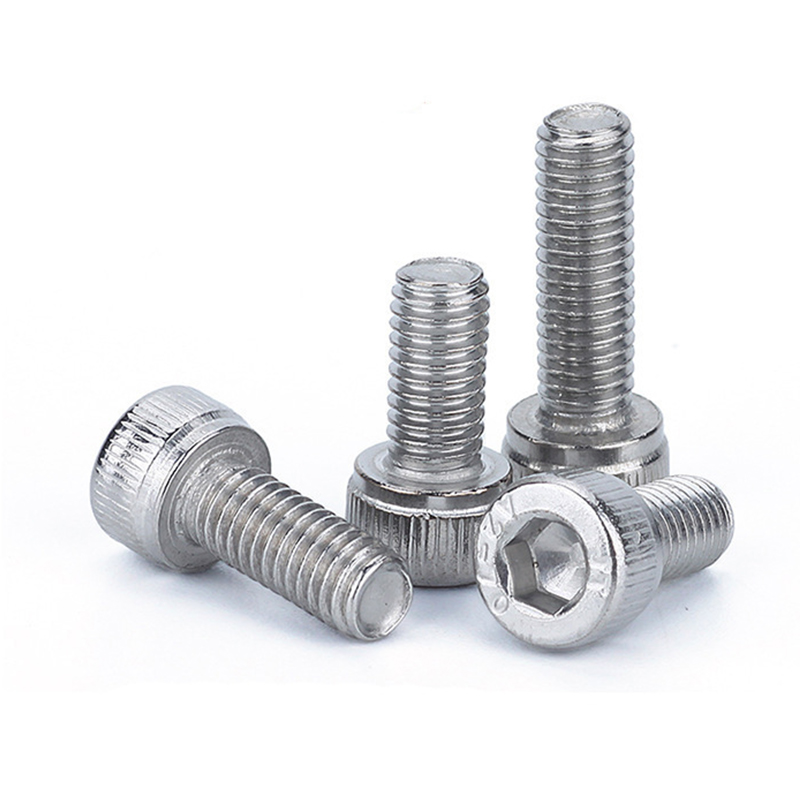

Stainless Steel Socket Head Cap Screws: Pag-iwas sa Galling sa Practice

Galling — ang cold-welding ng isinangkot na mga stainless steel surface sa ilalim ng sliding contact pressure sa panahon ng pag-install — ay ang pinakamadalas na maranasan na failure mode kapag nag-assemble ng stainless socket head cap screws sa hindi kinakalawang na sinulid na mga butas. Ang mekanismo ay hinihimok ng pagkasira ng passive oxide layer sa hindi kinakalawang na asero sa ilalim ng contact pressure ng thread engagement, na naglalantad ng mga hubad na metal na ibabaw na agad na nagbubuklod sa isa't isa. Ang pag-iwas sa galling ay nangangailangan ng pagtugon sa parehong kondisyon ng materyal na ibabaw at ang proseso ng pag-install:

• Anti-seize compound application: Ang MoS₂ paste o nickel-based na anti-seize na inilapat sa mga screw thread bago ang pag-install ay lumikha ng isang lubricating barrier. Tandaan na binabawasan ng anti-seize ang epektibong friction coefficient ng 30% hanggang 50%, na nangangailangan ng kaukulang pagbawas sa torque ng pag-install upang maiwasan ang sobrang pag-igting.
• Pagkakaiba ng grado ng materyal: Ang paggamit ng A4-80 (316 stainless) na mga turnilyo sa A2 (304 stainless) na mga tapped na butas ay nagpapakilala ng maliit na pagkakaiba sa komposisyon na nakakagambala sa galling mechanism.
• Kinokontrol na bilis ng pag-install: Ang pag-install ng power tool ng mga hindi kinakalawang na turnilyo ay dapat gumamit ng pinakamababang setting ng bilis na magagamit, na may panghuling torquing na ginawa sa pamamagitan ng kamay. Ang mataas na bilis ng pag-ikot ay bumubuo ng frictional heat na kapansin-pansing nagpapataas ng galling probability.
• Pagpili ng klase ng thread: Ang pagtukoy ng 6g/6H thread class (standard clearance fit) sa halip na mas mahigpit na 4h/4H class ay nagbibigay ng karagdagang clearance sa pagitan ng screw at nut thread flanks, na nagpapababa ng contact pressure sa panahon ng run-down at nagpapababa ng galling risk.

Low-Head at Thin-Head Socket Cap Screws: Mga Application, Trade-off, at Specification Traps

Ang low-head socket cap screws ay nagtatampok ng taas ng ulo na humigit-kumulang 60% ng karaniwang dimensyon ng ISO 4762 para sa katumbas na laki ng thread. Ang trade-off para sa pinababang taas ng ulo ay isang mas maikling hex socket engagement depth, na direktang nililimitahan ang maximum torque na maaaring ilapat bago ang socket strip-out. Para sa isang M4 low-head socket screw, ang magagamit na socket depth ay karaniwang 1.2mm hanggang 1.5mm kumpara sa 2.0mm para sa isang standard na head — isang 30% hanggang 40% na pagbawas na nagsasalin sa isang katumbas na pagbawas sa maximum na torque ng pag-install. Ang pagtukoy sa mga low-head screws nang hindi inaayos ang torque target ay isang karaniwang error sa disenyo na nagreresulta sa alinman sa under-torqued joints o stripped sockets sa panahon ng assembly.

Button Head vs Low-Head: Pag-unawa sa Pagkakaiba

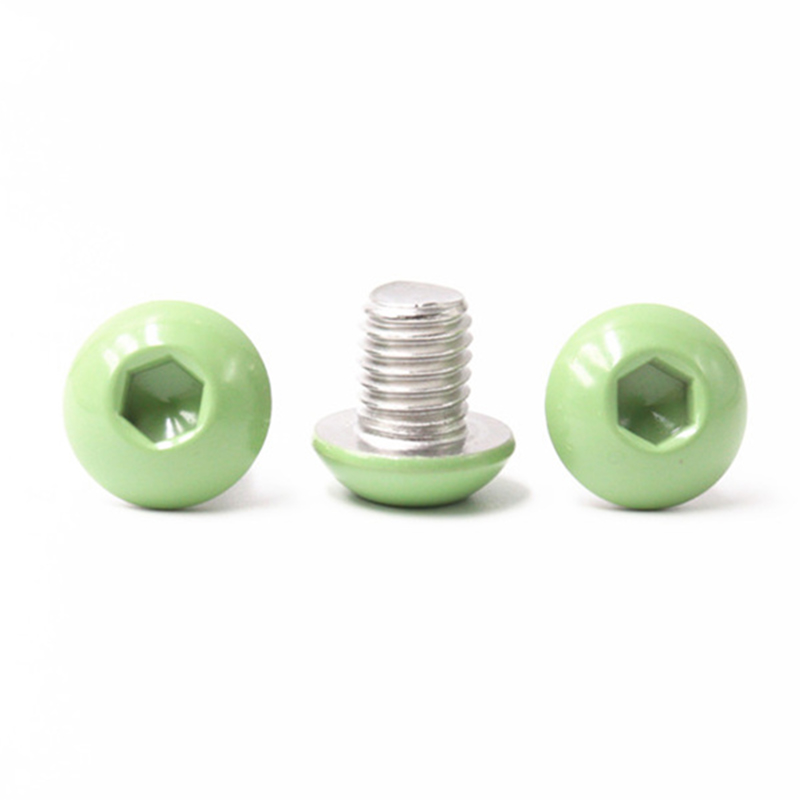

Ang button head socket cap screws ay isang hiwalay na kategorya ng produkto na kadalasang nalilito sa mga low-head na uri. Nagtatampok ang button head ng large-diameter, low-profile domed head na na-optimize para sa clamping load distribution at aesthetics. Ang low-head socket screw ay nagpapanatili ng cylindrical straight-sided head profile na tumugma sa isang standard o bahagyang pinababang counterbore diameter — nakakatipid ito ng axial space sa itaas ng joint surface habang pinapanatili ang counterbore compatibility. Ang paghahalo ng dalawang uri na ito sa panahon ng pagtutukoy ay humahantong sa counterbore mismatch, hindi inaasahang pag-usli ng ulo, o hindi sapat na lugar ng tindig para sa nilalayong landas ng pagkarga. Gumagawa ang Suzhou Anzhikou ng parehong mga configuration sa mga custom na dimensyon, kabilang ang mga hindi karaniwang taas ng ulo na nasa pagitan ng karaniwan at mababang kahulugan ng ulo.

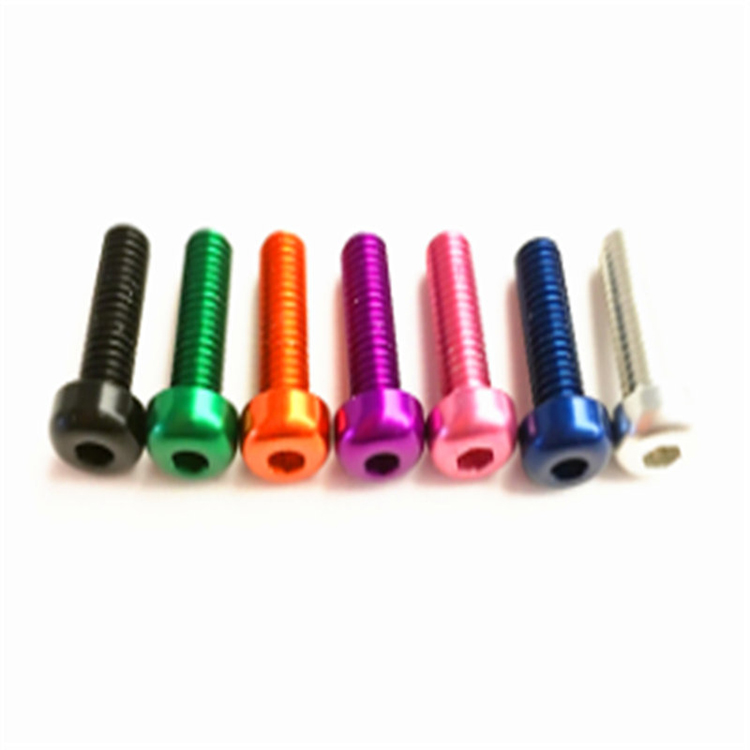

Surface Treatment Selection para sa Hex Socket Cup Head Screw sa Iba't Ibang Kapaligiran ng Serbisyo

Ang ibabaw na paggamot na inilapat sa a socket head cap screw nakakaapekto hindi lamang sa resistensya ng kaagnasan nito kundi pati na rin sa koepisyent ng friction nito, panganib sa pagkasira ng hydrogen, dimensional na paglaki sa ibabaw ng base screw, at pagiging angkop para sa end-use na kapaligiran. Ang pinaka-malawak na ginagamit na mga finish para sa precision socket head cap screws ay kinabibilangan ng:

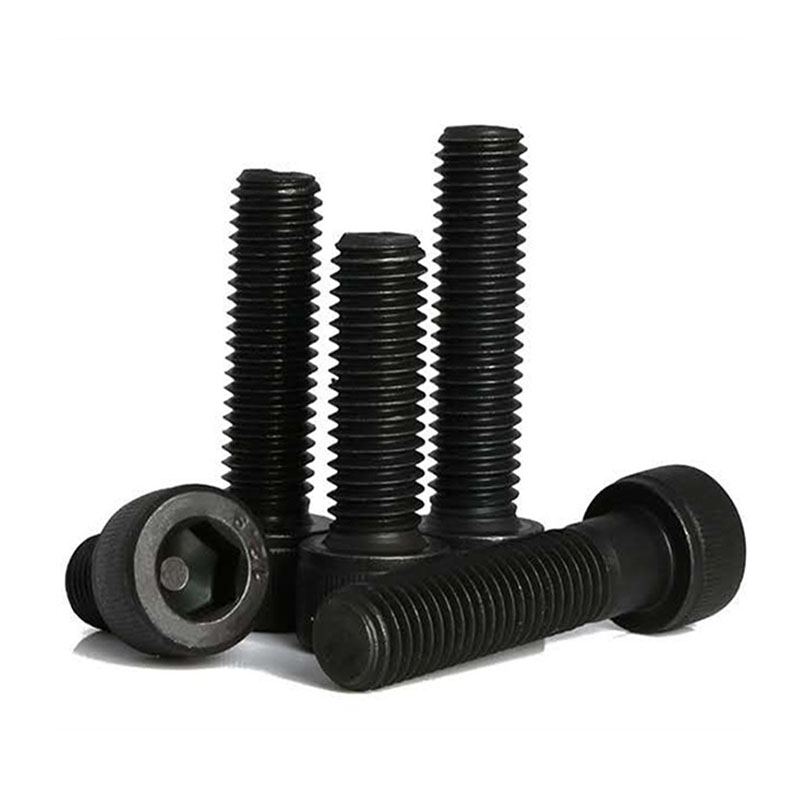

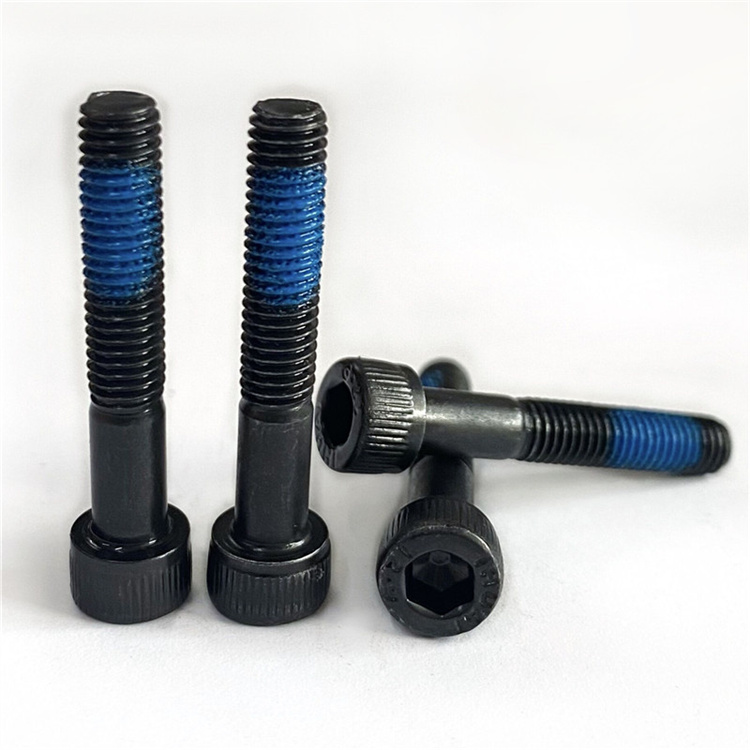

• Itim na oksido (pagpapaitim): Nagdaragdag ng mahalagang zero dimensional na paglago at nagbibigay ng banayad na proteksyon ng kaagnasan sa mga tuyong panloob na kapaligiran. Angkop para sa mga panloob na bahagi ng makina, tooling fixtures, at optical mounts kung saan kailangan ang mababang reflectivity.
• Zinc electroplating (malinaw o dilaw na chromate): Nagbibigay ng katamtamang paglaban sa kaagnasan (72–96 oras na spray ng asin para sa malinaw, 200 oras para sa yellow chromate). Nagdaragdag ng 5–10 microns bawat gilid at nagpapakilala ng panganib sa pagkasira ng hydrogen sa Grade 12.9 na mga turnilyo; nangangailangan ng bake relief.
• Mechanical zinc plating: Inilapat ang zinc sa pamamagitan ng mekanikal na epekto sa halip na electrochemical deposition, ganap na inaalis ang hydrogen uptake. Ang gustong alternatibo sa electroplating para sa high-strength socket head cap screws.
• Dacromet / geomet coating: Nagbibigay ng 500 oras na salt spray resistance na walang panganib sa hydrogen at mahusay na chemical resistance sa mga fuel, hydraulic fluid, at mild acid. Malawakang ginagamit sa automotive at outdoor power equipment.
• Pasivation (hindi kinakalawang na asero lamang): Ang chemical passivation ay nagpapanumbalik at nagpapalakas sa passive oxide layer sa mga hindi kinakalawang na socket screws, na nag-aalis ng libreng kontaminasyon ng bakal mula sa ibabaw. Mahalaga para sa mga hindi kinakalawang na turnilyo na ginagamit sa pagproseso ng pagkain, parmasyutiko, at mga aplikasyon sa dagat.
